Mikro Brushless Gimbal

Ich habe mir ein Mikro-Brushless-Gimbal, d.h. ein Gimbal mit einem brushless Direkt-Antrieb für Kameras der 808 key chain Größe gebaut, welches ich hier vorstelle.

Das weltweit erste 3-Achsen Mikro-Brushless-Gimbal ist da!

micro brushless gimbal olliw

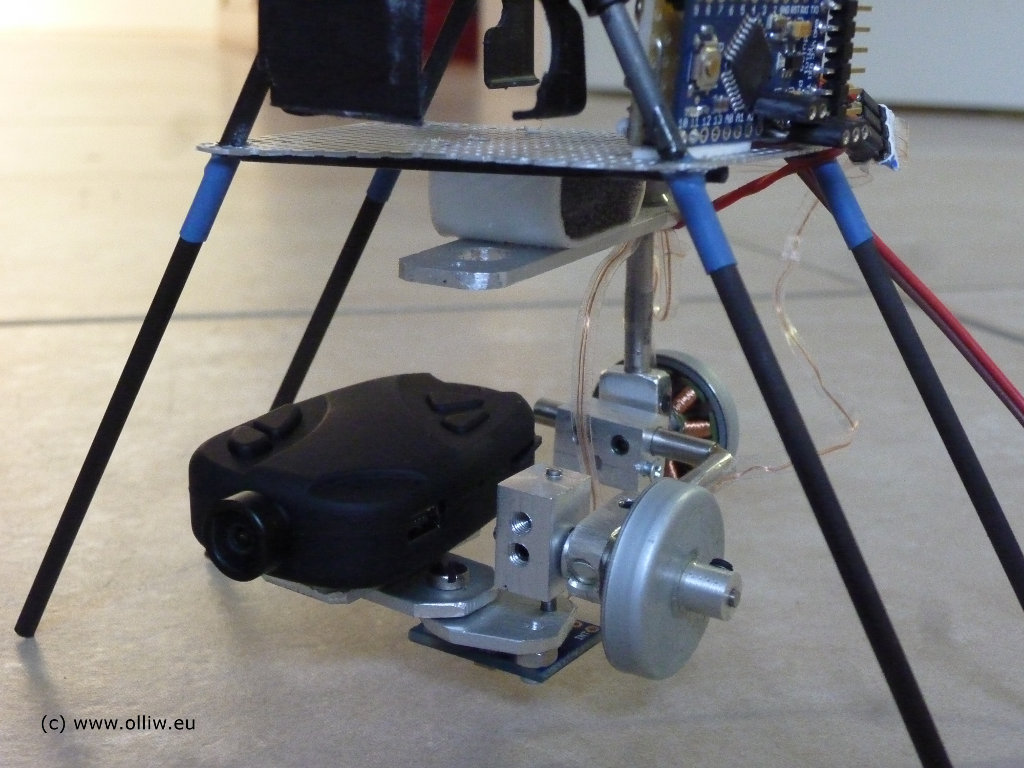

(Bild des ersten gut funktionierenden 2-Achsen Mikro-Brushless-Gimbals)

Kamera
Die Kamera ist eine key cam 808 #16 V2 mit Linse D. Alle weiteren Details sind auf ChuckLohr’s toller Webseite hier zu finden. Die Kamera is relativ günstig, und bietet meiner Meinung nach für den Preis eine sehr gute Videoqualität. Anders als die Vorläufer (#3 usw.) is sie auch sehr weit entwickelt, d.h. es gibt ein präzises Manual sowie ein Setupprogram, mit dem alle Einstellungen zum Kinderspiel werden.

Gimbal
Für das eigentliche Gimbal kam nur Material zum Einsatz wie man es in jedem Baumarkt findet. Die Herstellung der Motorhalter war der mechanisch schwierigste Teil. Naja, es ist nicht wirklich schwierig wenn die richtigen Werkzeuge zur Verfügung stehen, aber mir stehen sie eben nicht zur Verfügung. Mir gelang es nur weil ein Kollege Zugang zu einer Drehbank hatte, und ich an die ran durfte. Der Kamerahalter ist magnetisch, was auf’s Gewicht schlägt, aber er ist tierisch praktisch da dass An/Abbauen der Kamera dadurch super einfach ist.

Das Gesamtgewicht des ganzen Aufbaus wie er im Photo zu sehen ist, also Gimbal + Kamera + Kontroller + Kabel + Aufhängung + Landegestell, beträgt 90.5 g.

Motoren
Die Motoren sind m.M. nach entscheidend für’s ganze Projekt, und die Suche nach geeigneten Motoren war tatsächlich einer der größten Herausforderungen. Wenn Geld keine Rolle spielt dann finden sich ausgezeichnete Kandidaten bei Maxon (insbesondere die maxon EC flat Serie sieht vielversprechend aus). Ich habe jedoch, mit Hilfe einiger netter Kollegen, siehe hier, zunächst einige Mikro-Brushless-Motoren ausprobiert, aber alle wiesen ein viel zu starkes Rasten auf. Ich bin daher auf Disk-Motoren übergegangen, da der hier anstelle der einzelnen super-starken Magneten üblichwerweise verwendete gesinterte Magnetring das Rasten stark minimiert. Von den verschiedenen getesteten Diskmotoren fand ich diesen am Besten:

PS2 Slim disc drive Ersatzmotor

  • 9n12p, Durchmesser 24 mm, Glockenhöhe 5.5 mm, Welle 2 mm
  • originale Wicklung: 80 Windungen, ca. 0.17 mm Draht, ca. 4 Ohm
  • neu Wicklung: Sternwicklung, 150 Windungen, 0.10 mm Draht, 24.1 Ohm (perfekt für 2S und 3S)
  • Bronzelager ist durch ein Kugellager zu ersetzen, geeignete Halter müssen daher gefertigt werden
  • Gewicht ist ca. 10-13 g

Kontroller
Als Kontroller habe ich den mini Brushless Gimbal Controller entworfen (alle Details hier). Der mBGC besteht aus einem Arduino Pro Mini und einem Erweiterungsboard, welches TC4427 oder TC4424 Motortreiber trägt. Er bietet zudem einen Spannungsteiler um die Batteriespannung zu messen, um z.B. eine Liposaver-Funktion zu realisieren oder um PID-Parameter der Spannung nachführen zu können.

Firmware
Die Firmware oBGC habe ich selbst entwickelt. Sie ist von Grund auf neu und in C mit AvrStudio geschrieben. Ich mag die Arduino-Hardware gerne, aber nicht die Arduino-Sprache; sie geht IMHO sehr fahrlässig mit Resourcen um, und gute Perfomance hängt halt dann doch oft mit effizientem Code zusammen. Die Firmware ist in einigen Aspekten recht weit entwickelt, aber in Anderen wie z.B. der RC-Steuerung hängt sie Alternativen noch hinterher.

Theoretischer Hintergrund
Im Laufe des Projekts bin ich auf einige Verhaltensweisen gestossen, welche ich zunächst überhaupt nicht verstanden hatte, und welche mich teils auch sehr überraschten. Daher habe ich mir einige eher theoretische Gedanken zum Gimbal gemacht; einige davon habe ich hier vorgestellt.

Flugerät
Das Gimbal ist im Moment für die Montage an einen Lama V4 Koaxialhelikopter ausgelegt, welcher gehörig getunt wurde: Er wurde mit einem GA250 Gyromixer und Turnigy 1811-2900 Motoren auf BLBL umgerüstet und läuft mit 3S. Er hat so nun mehr als ausreichend Leistung um das Gimbal zu tragen. Ich habe auch alles an Tuninghardware verbaut, was ich vorrätig hatte, aber der entscheidende Punkt bzgl. minimaler Vibrationen ware es, die Motoren sorgfältig zu wuchten. Das größte Problem des Koax ist sein Flugverhalten, vorallem die Windempfindlichkeit: Der Lama hat genug Leistung um gegen den Wind anzukommen, aber er fängt dann stark das Wobbeln an.

Ergebnisse
Einige Ergebnisse habe ich an verschiedenen Stellen vorgestellt:

Artikel:
Brushless Gimbal Direct Drive: Theory and Experiment
Mini Brushless Gimbal Controller

Threads:
Micro Brushless Gimbal – HILFE (@ FPV-Community)

Youtube Videos:
Micro Brushless Gimbal: 2nd step towards it

Micro Brushless Gimbal: Understanding better the dynamics of brushless direct drive

Micro Brushless Gimbal: 2-Axis Gimbal with KeyCam #16 V2

Micro Brushless Gimbal with oBGC Firmware: It’s flying 🙂

Micro Brushless Gimbal on a Coax Heli

(einige weitere Videos zum Thema sind in meinem Youtube-Kanal Olliw42 zu finden)


7 Kommentare

  1. Lucamax sagt:

    Thank you for your great job and for sharing.

    I’m working on a little quadcopter , the frame is 3D printed in Abs.
    With a 450mah 3S battery and a Mobius camera the AUW is 240 grams while Mobius only is 45 grams.

    I would like to add at least a one axis brushless gimball but weight is very relevant as you might imagine.

    What is the maximum weight that PS2 motors you had use can handle ?

    Regards and thnks again !

  2. ingo sagt:

    hallo Olliw,
    ich wurde mir gern so ein mini controler board bastelen, nur kan ich dieses driver board nicht finden im web.?
    (das board das unter dem arduino nano komt) hast du da vieleicht ein par info für mich?

    gr.ingo

  3. skystalker sagt:

    Hi, OlliW.
    NICE Job! The follow mode works perfectly! !
    I have read the info u posted, and was not able to find any sensor can provide frame angle, like encoder,potentiometer or current sensor on the scheme. That is interesting, how did u make it? Did I miss something?

    skystalker

  4. R K sagt:

    Hallo OlliW,

    Dein Gimbal gefällt mir sehr gut. Ich bin auf der Suche nach einem günstigen Gimbal für eine Mobius Actioncam. Verkaufst Du Dein Gimbal?

    Würde mich über eine Nachricht freuen 🙂

    • OlliW sagt:

      Hallo RK
      also, ich betreibe keinen Shop oder derart, wenn du das meinst…
      das hier gezeigte Gimbal gibt es auch schon nicht mehr, es ist ein 3_Achs-Gimbal geworden…
      ich bin gerade (langsam) dabei eine neue Version zu bauen, und ich könnte mir vorstellen dann die „alte“ Gimbalmechanik, wieder auf 2-Achs zurückgerüstet, zu verkaufen, allerdings müsste dann klar sein dass das nichts Plug&Play-Fertiges ist, und ich gehe ehrlich gesagt davon aus dass das nicht das ist was du mit „Verkaufst“ gemeint hast… oder?
      Cheers, Olli

  5. e_lm_70 sagt:

    Excellent job.

    I recently build up my own DIY mini gimbal, that did came down to 150g (all parts included), but I’m using a Mobius Full HD camera, and ready available 2206 gimbal motor

    My results are here: http://youtu.be/PWHX9epXWvg

    Is your firmware available ?
    Is anybody producing the Arduino Pro Mini board with the MOS FET ?

    It would be nice to compare your firmware with AlexMos or BruGi

    Your Helicopter as video platform is not idea, too much vibrations … still your gimbal make a good job on keep the camera level … but nothing can be done for compensate the vibration from your copter

    Tchuss
    e_lm_70
