OlliW’s DIY Koaxmischer

Hier stelle ich den Selbstbau eines Mischers wie er für die boardless brushless (BLBL) Umrüstung eines Koaxhelis benötigt wird vor.

Features:
– für alle Gyros geeignet, einschliesslich der neuen billigen MEMS Gyros (LH GY520, GA250)
– unterstützt den Gyro Digitalmodus, bis 450 Hz @ 1520 us
– funktioniert ohne jegliche Einstellungen, einbauen, fertig
– bietet, optional, vielfältige „Profi“-Einstellmöglichkeiten zur perfekten Anpassung an jeden Koax
– einfaches Anlernen der BESC
– Failsafe
– exterm einfacher Nachbau
– niedrige Kosten


Einführung

Der Mischer ist ein wichtiges Kernstück eines boardless brushless (BLBL) Umbaues eines Koaxhelis und bestimmt ganz wesentlich die Flugeigenschaften mit (Koax Elektronik: Brushless Umbau). Gute Mischer gibt es allerdings nach wie vor nicht zu kaufen; die üblichen Verdächtigen (Turnigy vtail mixer, GWS vtail mixer, Diyonisus coaxial mixer) haben so Ihre „Eigenheiten“, und arbeiten mit den neuen MEMS Gyros (LH GY520, GA250) nicht zusammen oder nutzen deren Potential nicht. Es gibt einige, teils wirklich gute, DIY Mischerprojekte, allen voran Achim’s Koax BLBL Mischer „Deluxe“ aber auch z.B. Ralf’s einfacher Mix-Me-Up Mischer. Der Bastelaufwand ist allerdings – zumindest aus „Anfängersicht“ – beträchtlich. Das Thema BLBL-Umbau ist jetzt natürlich nicht mehr topaktuell, aber software-mäßig hatte ich aufgrund des GA250 Koaxgyromischer Projekts alles Nötige zusammen und eine sehr funktionale Mischerfirmware war schnell zusammen gestrickt. Zusätzlich haben sich in jüngster Zeit die kleinen Arduinos als ideale Hardwareplatform für so alles Mögliche in mein Bewustsein geschoben, und so ist dieses Projekt hier, quasi als „Abfallprodukt“, entstanden.


Übersicht über das Projekt

Der Mischer ist so gehalten, dass er einerseits sehr einfach aufgebaut und sehr einfach in der Anwendung ist, auf der anderen Seite aber auch „mitwachsen“ kann und dann sehr ausgewachsene Möglichkeiten bietet um das Maximale aus jedem BLBL-Umbau heraus zu holen. Die Firmware ist immer die Gleiche, die unterscheidlichen Möglichkeiten ergeben sich daraus ob man die Features nutzt oder nicht. Welche Features man nutzen kann hängt dabei von der „Ausbaustufe“ des Mixers und/oder weiteren Geräten ab bzw. ob man sich die bauen/zulegen will oder nicht. Dies ist aber wie gesagt optional, für den „Profi“, der Mixer wird bereits in der Grundkonfiguraton seinen Dienst sehr gut erledigen. Hardware-mäßig besteht das Projekt aus:

Koaxmischer
Gain-Poti (optional)
USB-Adapter (optional)
Programmierbox (optional)

Der Koaxmischer in seiner einfachsten Form, ich nenne ihn dann Typ I, funktioniert für alle Gyros, auch die MEMS Typen und auch im Digitalmodus, die Mischrate ist aber fest auf 30% eingestellt. Rüstet man den Koaxmischer mit einem Poti aus, ich nenne ihn dann Typ II, was in drei Handgriffen erledigt ist, lässt sich die Mischrate im Bereich von 14-46% durch drehen des Potis einstellen. Mit dem zusätzlichen USB-Adapter, welcher auch leicht und kostengünstig (<10Eur) aufgebaut ist, kann der Koaxmischer an einen PC angeschlossen werden. Alle verfügbaren Optionen im Koaxmischer können dann über das Windows PC Program AvrConfig eingestellt werden, und mit Hagen’s Program AVRootloader ist ein Update des Koaxmischers mit der jeweils neuesten Firmware möglich. Mit der Programmierbox, welche eine umprogrammierte Robbe Programming Box ist, lassen sich ebenso (fast) alle verfügbaren Optionen im Koaxmischer einstellen, „in-field“, unabhängig von einem PC (ein USB-Adapter wird dann nicht benötigt). Die Programmierbox ist auch sehr leicht zu realisieren, aber mit ca. 20Eur nicht ganz billig. Alle diese Optionen lassen sich jederzeit nachträglich „nachrüsten“.

Zusätzlich zu der eben genannten Hardware benötigt man in jedem Fall einen ISP AVR Programmer. Klaro, die Koaxmischer-Firmware muss ja in den „Koaxmischer“ (bzw. dessen Mikrokontroller) kommen, sonst wäre das nur ein Klumpen Masse. Der ISP Programmer und das brennen der Firmware in den Mikrokontroller ist also unvermeidlich.

Bezgl. der Software für den Koaxmischer mit der dessen Mikrokontroller programmiert wird ist zwischen dem Bootloader und der eigentlichen Koaxmischer-Firmware zu unterscheiden. Der Bootloader wird im Prinzip nur für die Parametereinstellung über den PC und/oder die Firmwareupdate-Möglichkeit (siehe USB-Adpater) benötigt, aber es „kostet“ nichts ihn immer zu benutzen, was ich daher auch sehr empfehle. Bei der Programmierung des Mikrokontrollers mit dem ISP AVR Programmer wird daher tatsächlich gleichzeitig Firmware und Bootlader gebrannt (für die Experten, Firmware-hex-Datei und Bootloader-hex-Datei sind zu einer hex-Datei zusammengefasst).

Mikrokontroller
Um einen Koaxmischer zu realisieren braucht es nichts weiter als einen Mikrokontroller mit zwei Eingängen für Rudder und Throttle und zwei Ausgängen für die beiden Motor-BESCs. Aus der Atmel AVR Serie reicht dafür der Attiny25/45/85 aus. Will man auch ein Poti zum Einstellen der Mischrate (im folgenden auch Gain genannt) habe wird noch einen ADC-Eingang benötigt. Der Attiny24/44/84 bietet sich dann an. Ich habe mich für die Atmega8 bzw AtmegaX8 Serie entschieden. Warum den das, werdet Ihr fragen. Nun, mit Durchsteckteilen aufgebaut wird der Mischer so oder so „riesig“, 1-2 g mehr machen das Kraut dann auch nicht fett. Aber, als SMD sind die Atmega kaum größer, sie sind leicht und billig zu beschaffen, und, was mir gut gefällt, haben einen Hardwaremultiplizierer. Und zu Letzt, mit dem Arduino Pro Mini steht eine kleine, praktische, und kostengünstige Hardwarebasis zur Verfügung, so dass sich der Mischer mit extrem wenig Aufwand erstellen läßt. Da nur sehr wenige Bauteile benötigt werden, ist der Mischer aber auch schnell und billig mit Durchsteckbauteilen auf einer kleinen Platine aufgebaut.

Bootloader
Wie „immer“ benutze ich auch diesmal wieder Hagen’s AVRootloader (Infos dazu hier und hier), und wie immer Tausend Dank an Hagen für diese tolle Arbeit. Der Bootloader wird über den MotorB-Stecker angesprochen (Arduino Pin D10, Atmega Pin PB2/OC1B).

Arduino Pro Mini Hardware

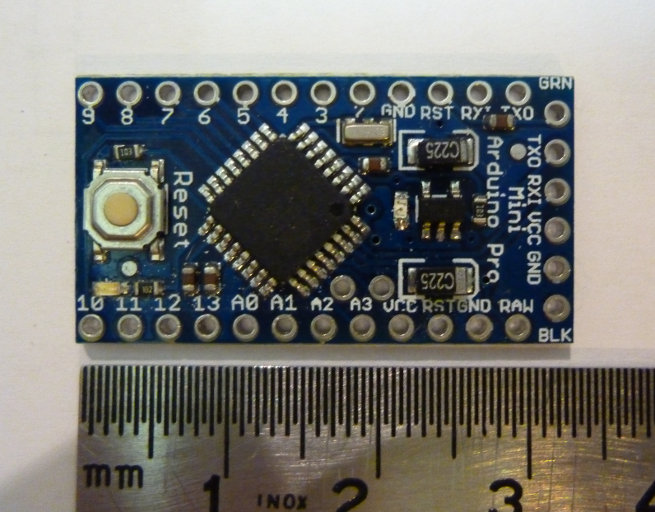

Der Arduino Pro Mini ist für unsere Zwecke ziemlich gut geeignet, da er genügend klein ist, relativ billig ist, und alle nötigen Anschlüße als Pads zur Verfügung stellt, so das für den Umbau zum Koaxmischer nur vier Servokabel angelötet werden müssen.

Den Arduino Pro Mini gibt es als 5 V und 3.3 V Variante, wobei die Erstere etwas billiger ist. Beide sind für uns geeignet. Ich habe mich allerdings für die 3.3 V Variante entschieden da der vorhandene Spannungsregler (BEC in RC-Sprech) dann optimal genutzt wird und der Mixer bestmöglich vor evtl. Faxen auf der Versorgungsspannung geschützt ist. Da an den Ein/Ausgängen keine Schutzwiderstände vorgesehen sind, kann das allerdings dann Probleme bereiten, wenn die Pegel der PPM-Signale vom Gyro und/oder Empfänger deutlich größer 3.3 V sind (was sie heutzutage aber selten sind). Bei der 5 V Variante liegt der kritische Pegel bei ca. 4 V, aber die Spannung ist nicht gut stabilisiert. Entscheidet selber.

Den Arduino Pro Mini gibt es auch mit verschiedenen Mikrokontrollern, zur Zeit ist meist der Atmega328P verbaut. Welcher ATmegaX8 drauf ist, ist egal. Den Schaltplan findet ihr hier.

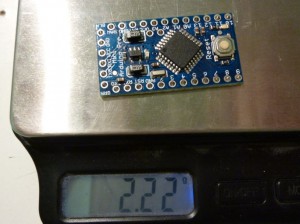

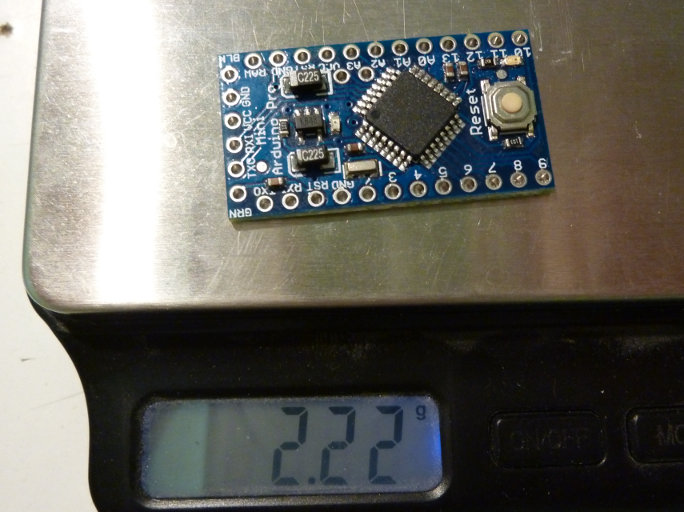

arduino pro mini top olliw arduino pro mini weight olliw

BEMERKUNG: Der Arduino Pro Mini ist aus Asien für unter 10 Eur zu bekommen, ebay checken. Man sollte darauf achten was man bekommt, nicht alle China Pro Mini’s haben das selbe Layout.

BEMERKUNG: Der Arduino Pro Mini wird manchmal mit Steckerleisten angeboten, diese sollten aber NICHT bereits verlötet sei. Also, bitte darauf achten.

USB Adapter (optional)
Der USB-Adapter kann auf sehr viele verschiedene Weisen realisiert werden. Ich empfehle die Variante mit einem USB TTL Adapter mit FTDI Chip FT232RL, auch wenn es Billigere gibt, aber diese hat bisher als Einzige bei Jedem zuverlässig funktioniert. Schnell zu beschaffen aber etwas teurer sind die USB TTL Adapter von Sparkfun (DEV-09873, DEV-09716, DEV-10008), ich benutze gerne wegen des niedrigen Preises die Arduino USB Adapter (JY-MCU), welchen es aus Asien für <10$ gibt (ebay!). Die aller billigste aber trotzdem genauso gute Lösung is der FTDI USB Adapter von Hobbyking (Produkt ID: 009000003). Die Schaltung ist einfach und wie nachfolgend angegeben. Für den Koaxmischer wird der Widerstand R* nicht benötigt und der TxO Ausgang wird direkt mit dem RxI Eingang verbunden. Der extra Powerplug kann auch weggelassen werden, insb. wenn keine Programmierbox gewünscht ist. ga250 programming adapter

Updaten der Firmware (optional, benötigt USB Adapter)

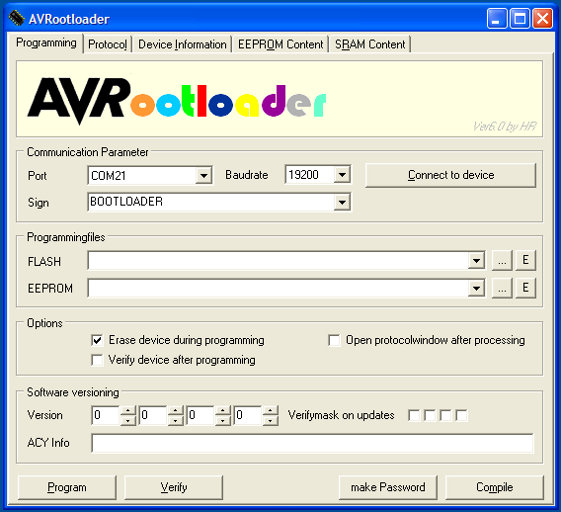

Die Firmware wird in den mit dem Bootloader „ausgerüsteten“ Koaxmischer geflasht, indem der Mischer über den MotorB-Anschluss mit dem USB Adapter und dieser widerum mit einen Windows PC verbunden wird. Der eigentliche Flashvorgang wird dann mit Haagen’s Programm AVRootloader.exe durchgeführt.

avrootloader olliw

Die hex-Datei mit der aktuellen Firmware ist unter Firmware zu finden.

ACHTUNG: Auf keinen Fall die hex-Datei flashen die Firmware&Bootloader enthält!

Konfigurieren des Koaxmischers vom PC aus (optional, benötigt USB Adapter)
Die Parametereinstellung kann über das Windows PC Program AvrConfig.exe vorgenommen werden. Das Prinzip ist ähnlich zum Updaten der Firmware: Koaxmischer über den MotorB-Servosteckerüber den USB Adapter an den PC anschliessen, und AvrConfig ausführen. AvrConfig wird auch bei einigen meiner anderen Projekten verwendet, und weitere Info gibt es dort.

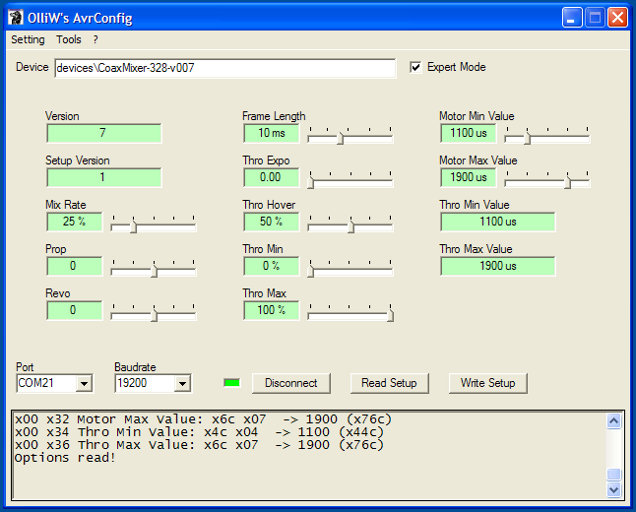

Bild der AvrConfig GUI für die Koaxmischer-Firmware Version v0.07:
coax mixer arduino v007 avrconfig olliw

Programmierbox (optional)

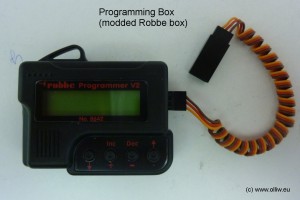

Auch die Programmierbox kann verschieden realisiert werden; ich verwende dazu eine Robbe Programmer Box, welche mit einer neuen Firmware umprogrammiert wird. Der Aufbau ist genauso wie bei meinen anderen Projekten, und z.B. hier Das GA250 Gyro Firmware Projekt beschrieben.

progbox olliw


Bauanleitung

Prinzipiell sind für den Aufbau zwei Schritte durchzuführen:
– Brennen der Firmware & Bootloader und setzten der Fuses mit Hilfe des ISP AVR Programmer
– Anlöten der Servokabel, evtl des Potis, und Verschrumpfschlauchen nach Belieben

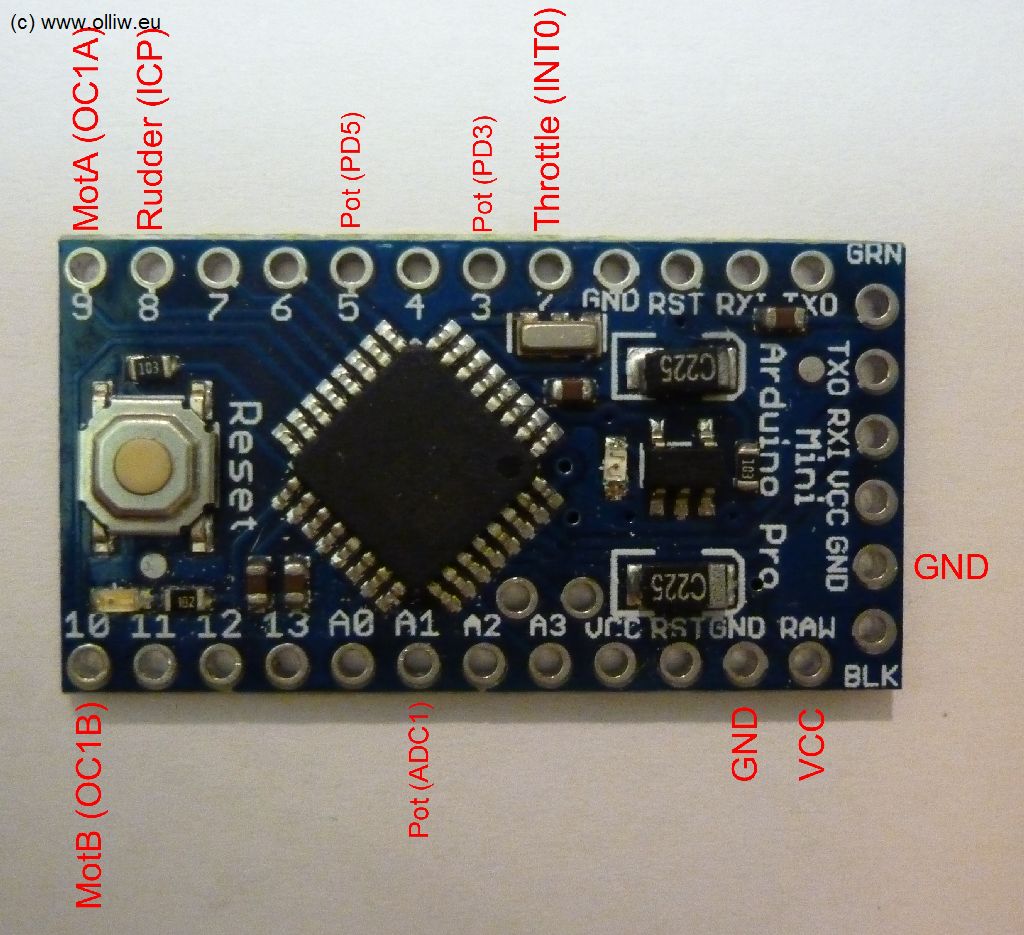

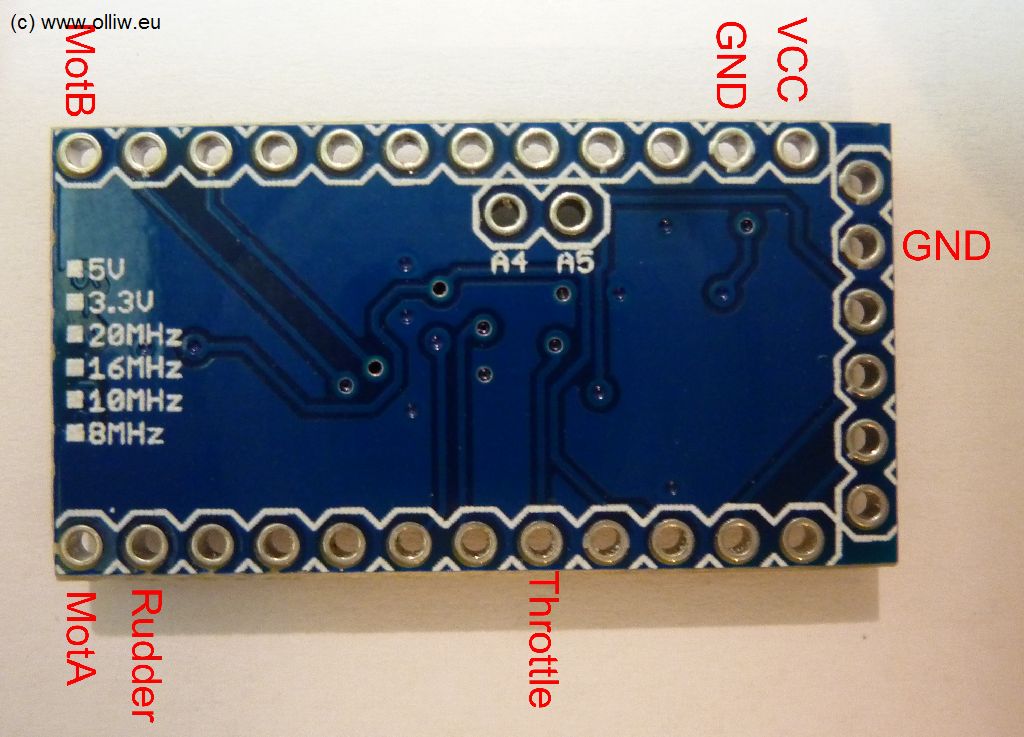

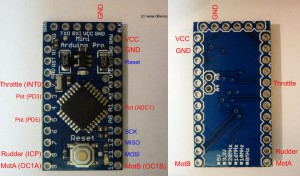

Im Folgenden werden die nötigen Schritte mit Blick auf Arduino Pro Mini beschrieben. Die relevanten Anschlüsse bzw. Pads sind in diesem Bild bezeichnet:
coax mixer arduino pads top bottom olliw

Brennen der Firmware, des Bootloaders und Setzen der Fuses

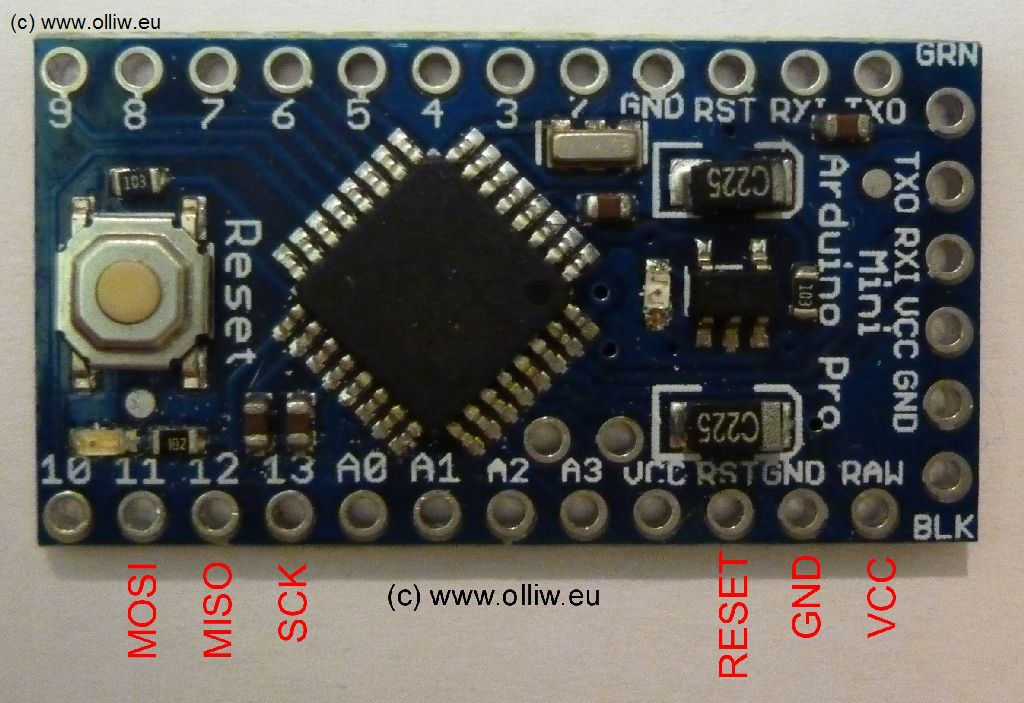

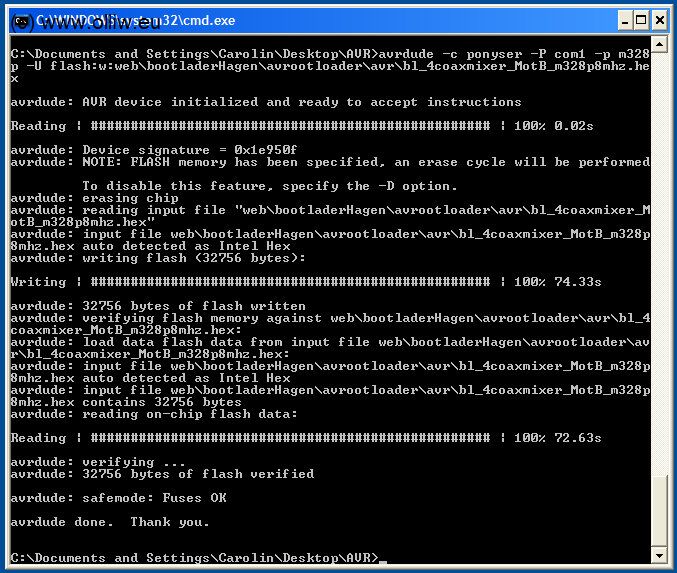

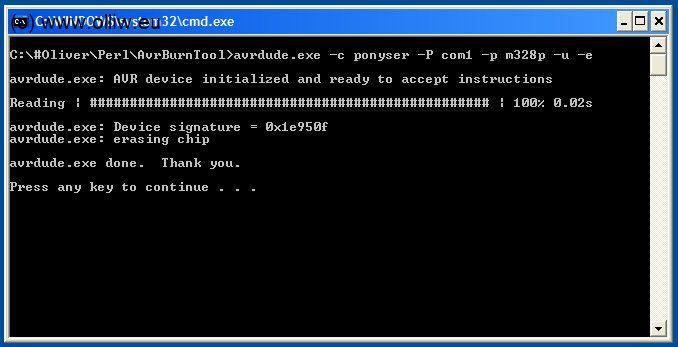

Einer der wichtigsten Schritte ist das Brennen des Bootloaders und der Firmware, und das setzen der Fuses. Für diese Schritte wird der ISP AVR Programmer benötigt, und mit den ISP Pins am Mikrokontroller verbunden. Beim Arduino Pro Mini geht das leicht da die entsprechenden Anschlüsse über die (im obigen Bild blau bezeichneten) Pads zugänglich sind, d.h. man muss nur den ISP Programmer mit den entsprechenden Pads verbinden (löten). Der Bootloader und die Firmware sind in einer hex-Datei zusammengefasst, d.h. beide werden zusammen in einem Arbeitsschritt gebrannt. Das hört sich jetzt vielleicht alles etwas wild an, ist aber wirklich leicht zu bewerkstelligen.

Jeder beliebige ISP AVR Programmer ist geeignet. Wer noch keinen hat und wenig Geld ausgeben will, dem sei der USBasp zu empfehlen, ist sehr gut und es gibt ihn aus China bereits für 3 Eur inkl. Versand.

Die Fuses sind wie folgt zu setzen (Atmega328P):
– low fuse: 0xFF (CKDIV = 1, CKOUT = 1, SUT1:0 = 11, CKSEL3:0 = 1111)
– high fuse: 0xDE (BOOTSZ1:0 = 11, BOOTRST = 0)
– extended fuse: 0x05 (BODLEVEL2:0 = 101)

Firmware & Bootloader:
– die .hex Datei mit dem Firmware&Bootloadercode ist unter Firmware zu finden

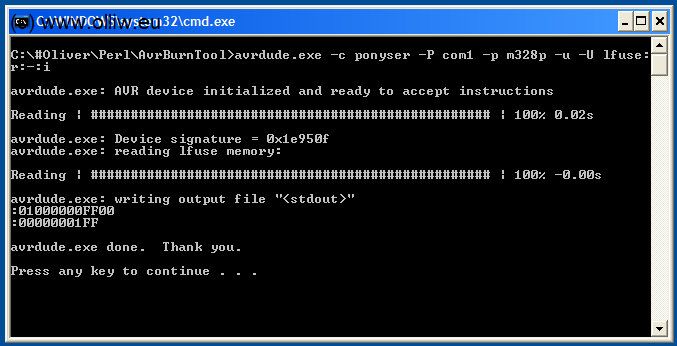

Um diesen Schritt möglichst einfach zu halten, habe ich ein kleines Windows-Progrämmchen geschrieben, welches ich AvrBurnTool genannt habe. Damit lässt sich das Brennen des richtigen Bootloaders und Firmware, und der Fuses in sechs Klicks erledigen. Das folgende Bild sollte ziemlich selbsterklärend sein.

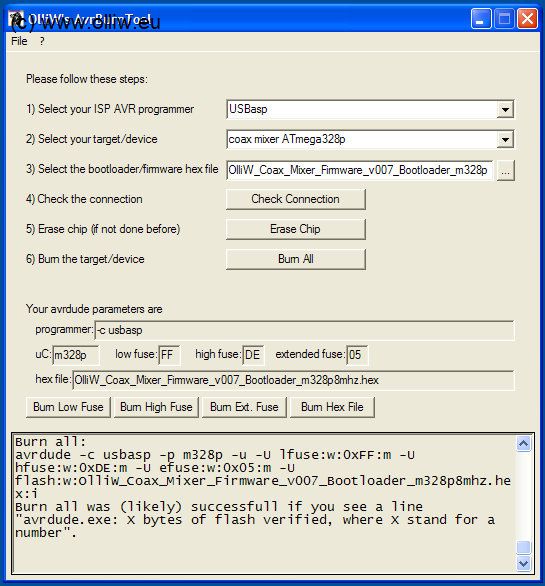

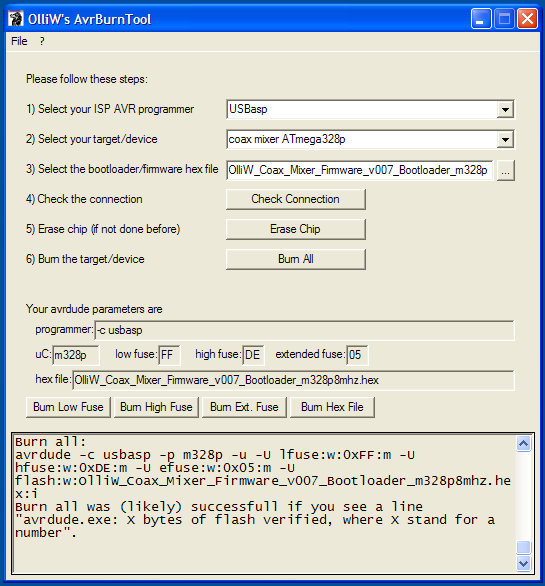

Bild der AvrBurnTool GUI:
coax mixer arduino avrburntool 01 olliw

Umbau des Arduino Pro Mini zum Koaxmischer, Typ I

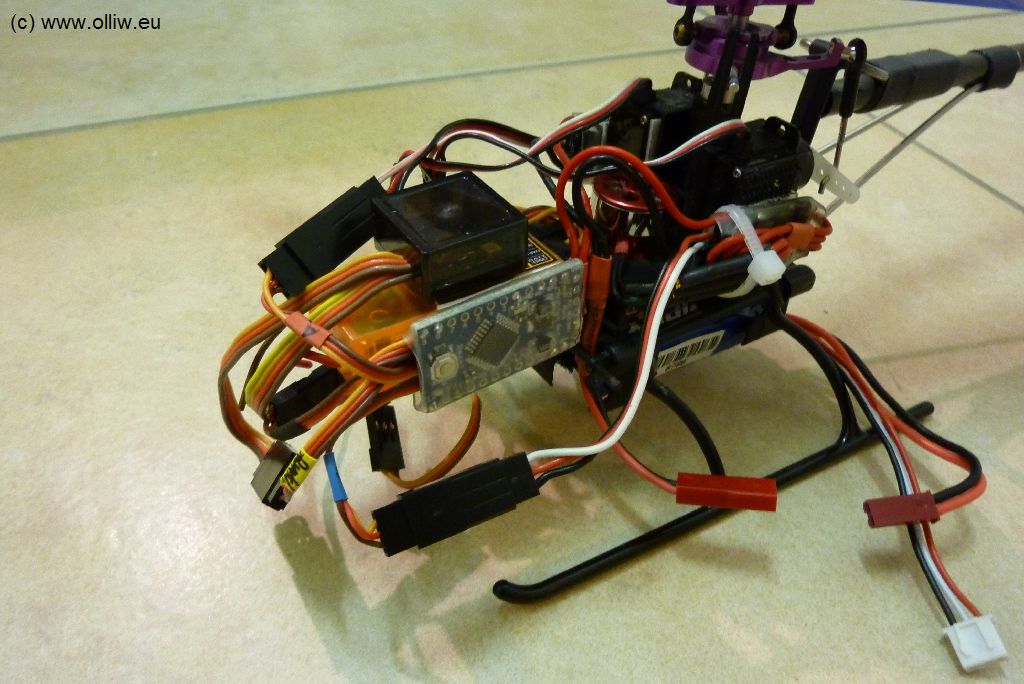

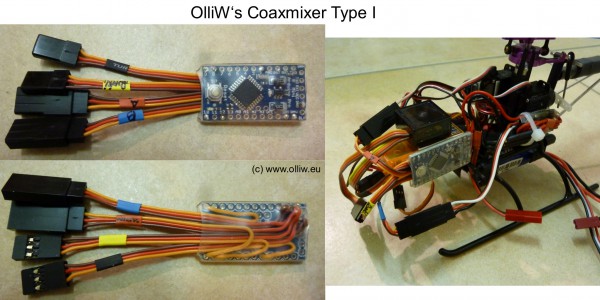

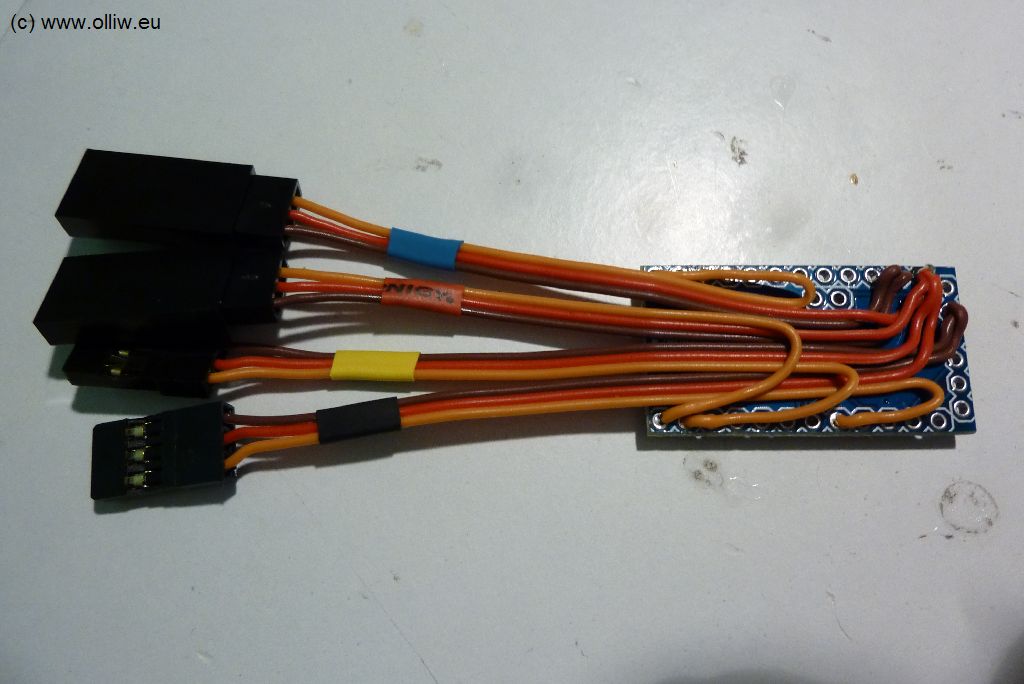

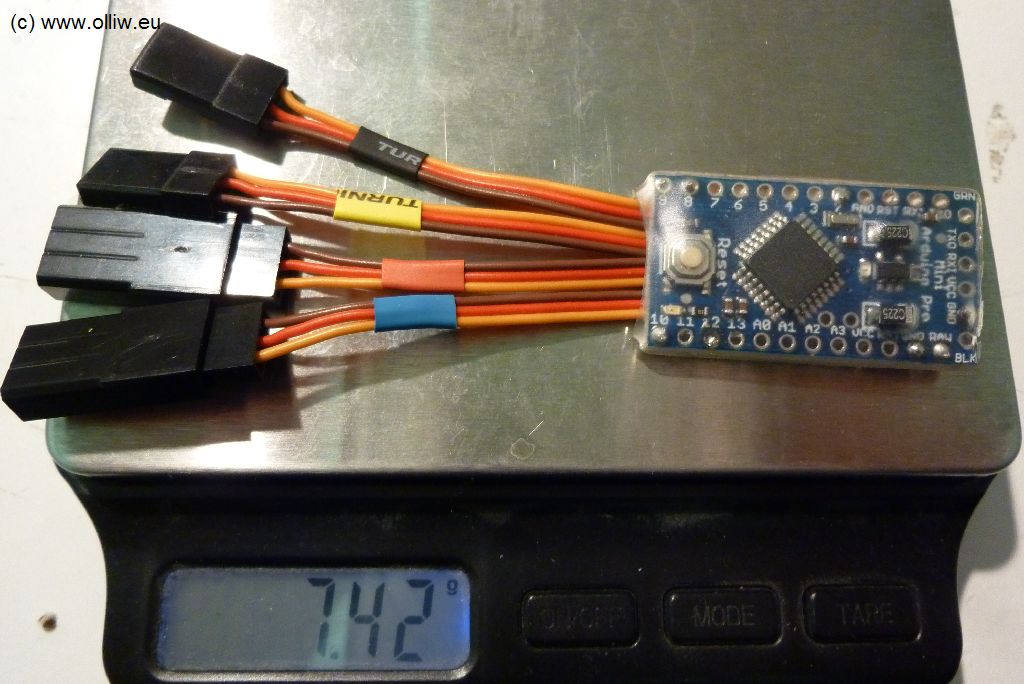

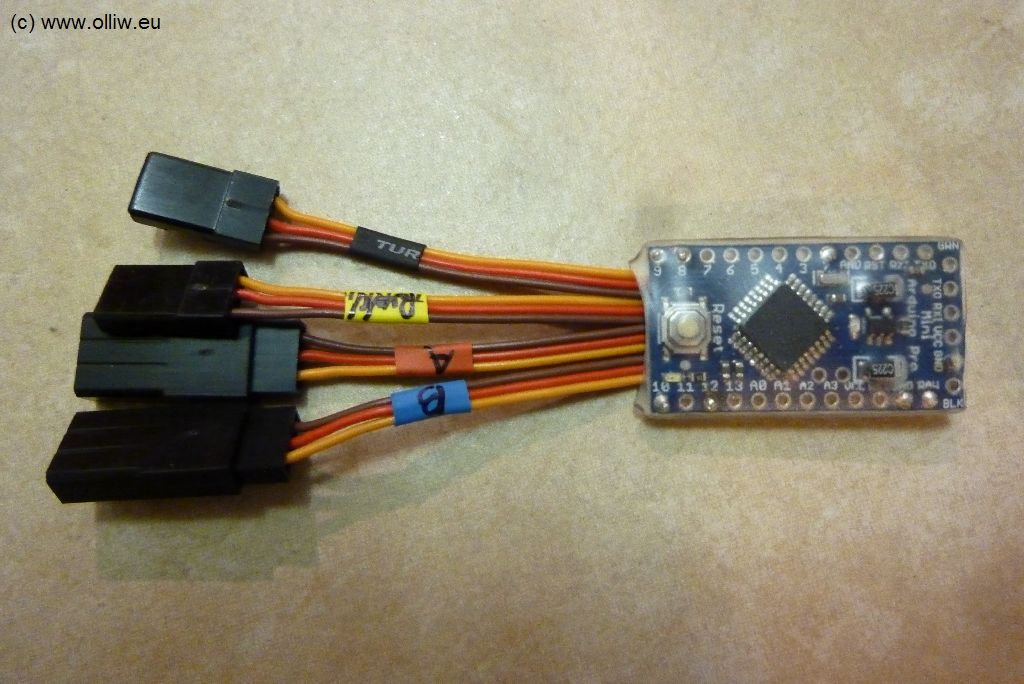

So kann der Umbau des Arduino Pro Mini zum Koaxmischer (Typ I) aussehen:
coax mixer arduino type1 olliw

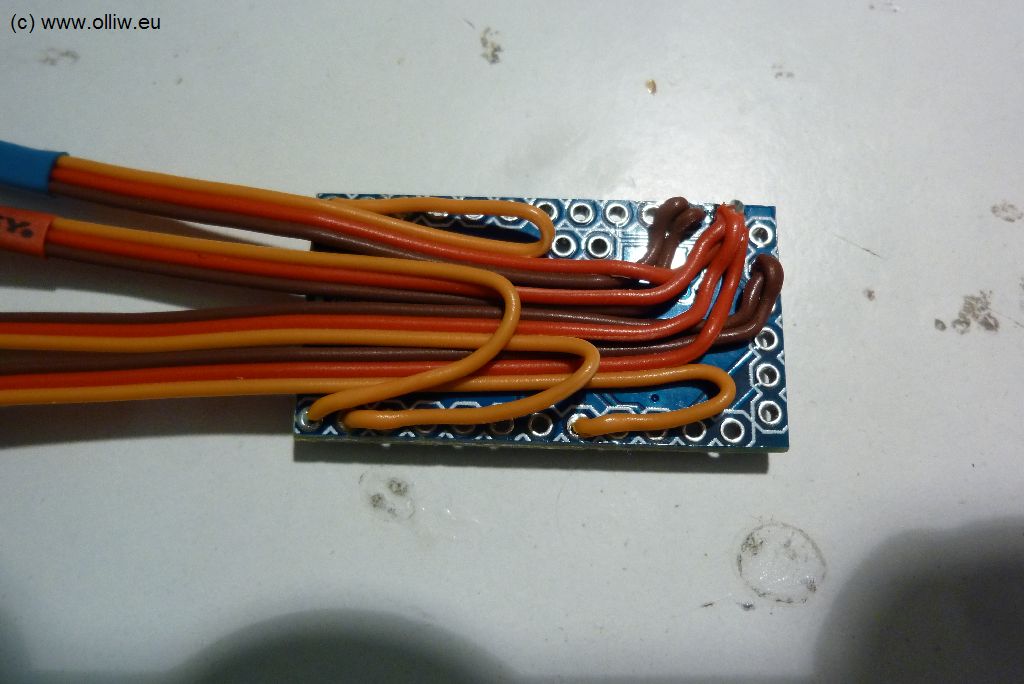

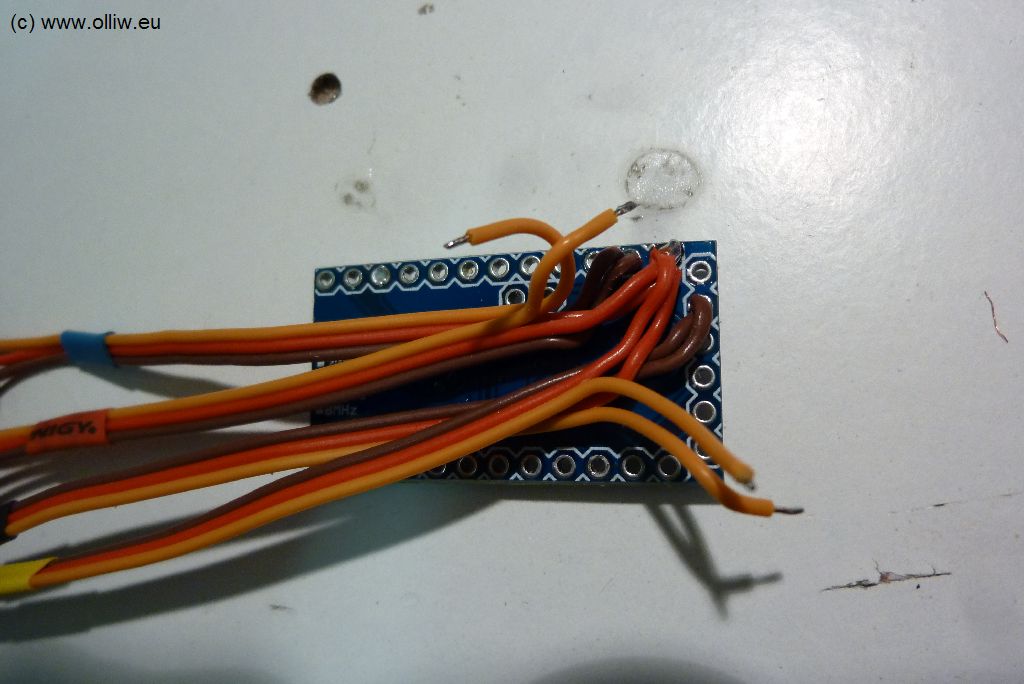

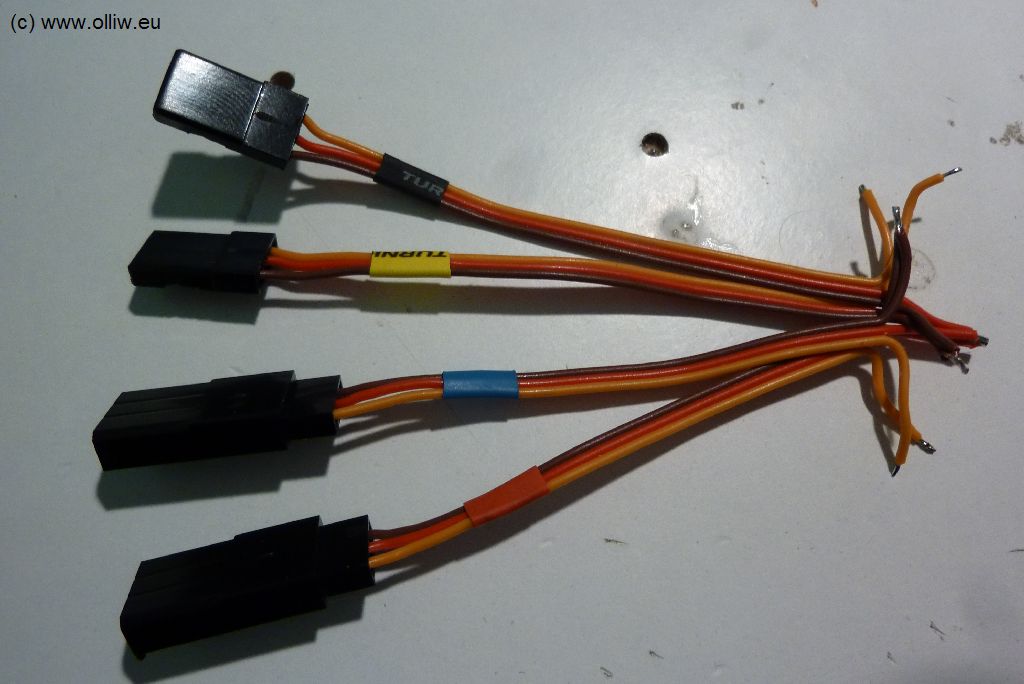

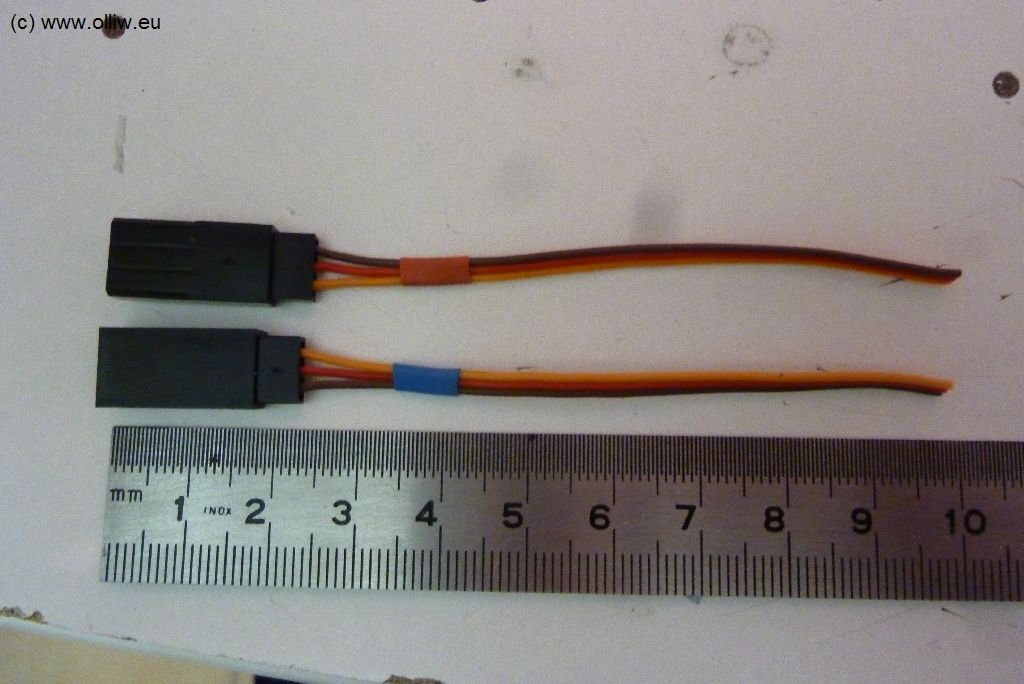

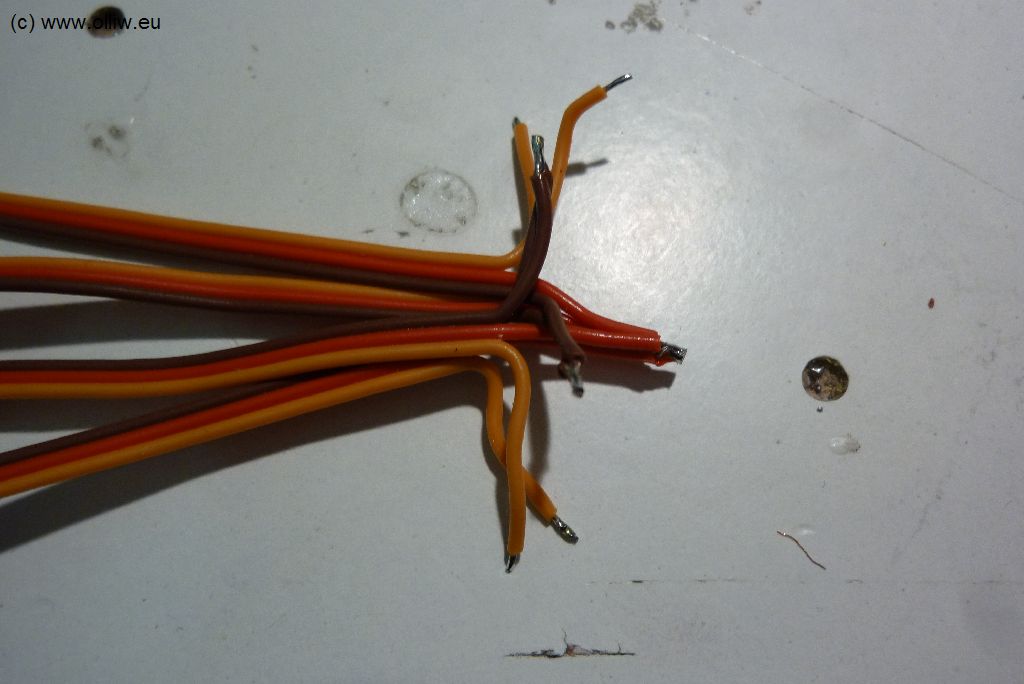

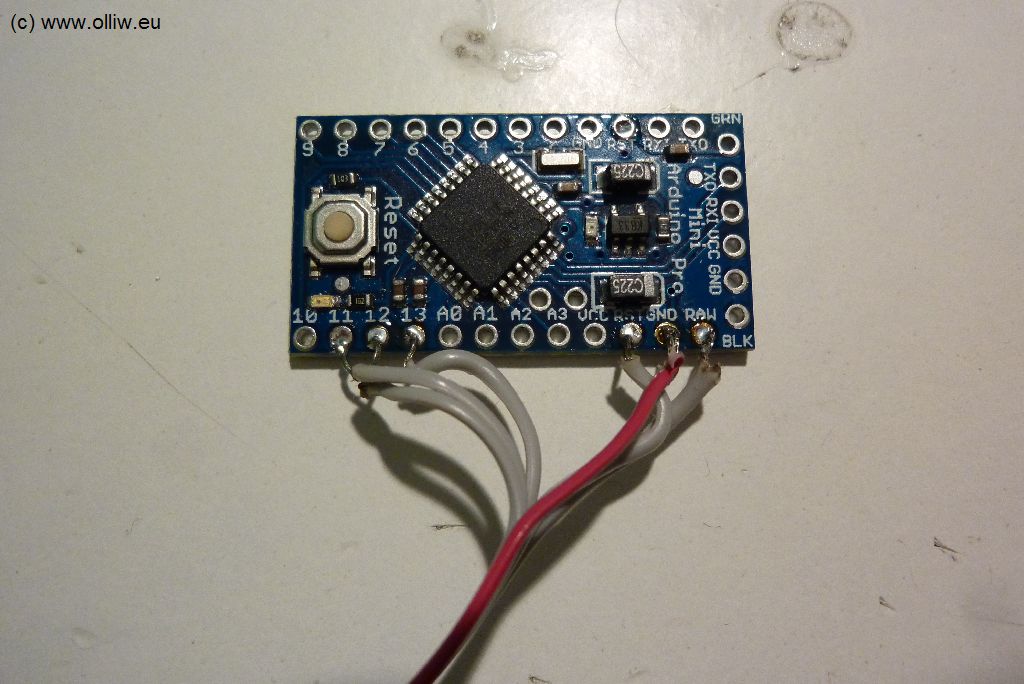

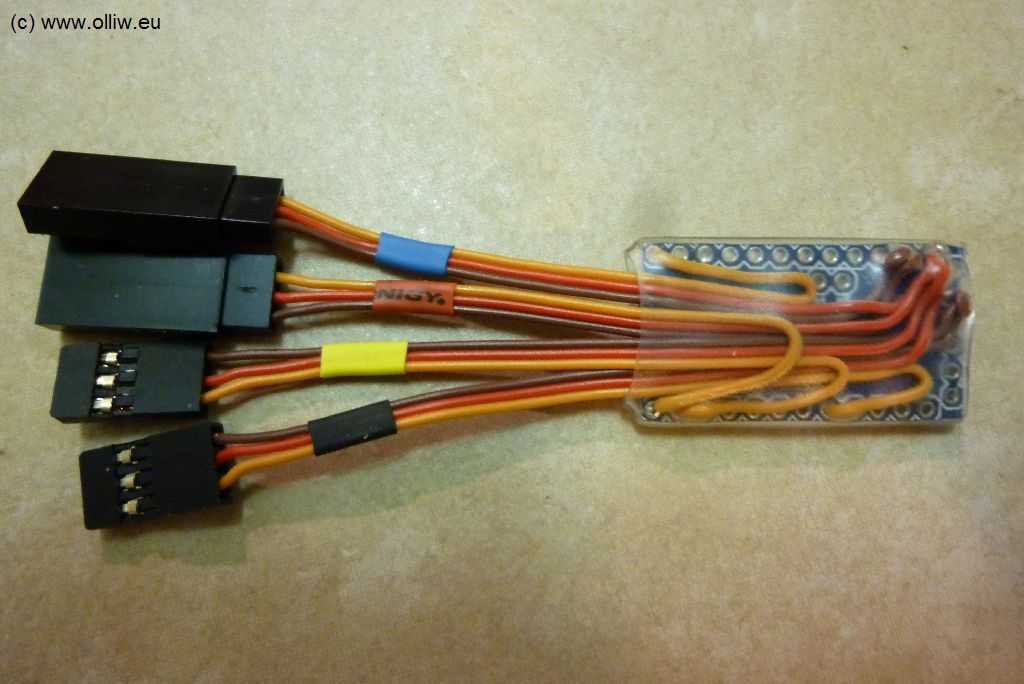

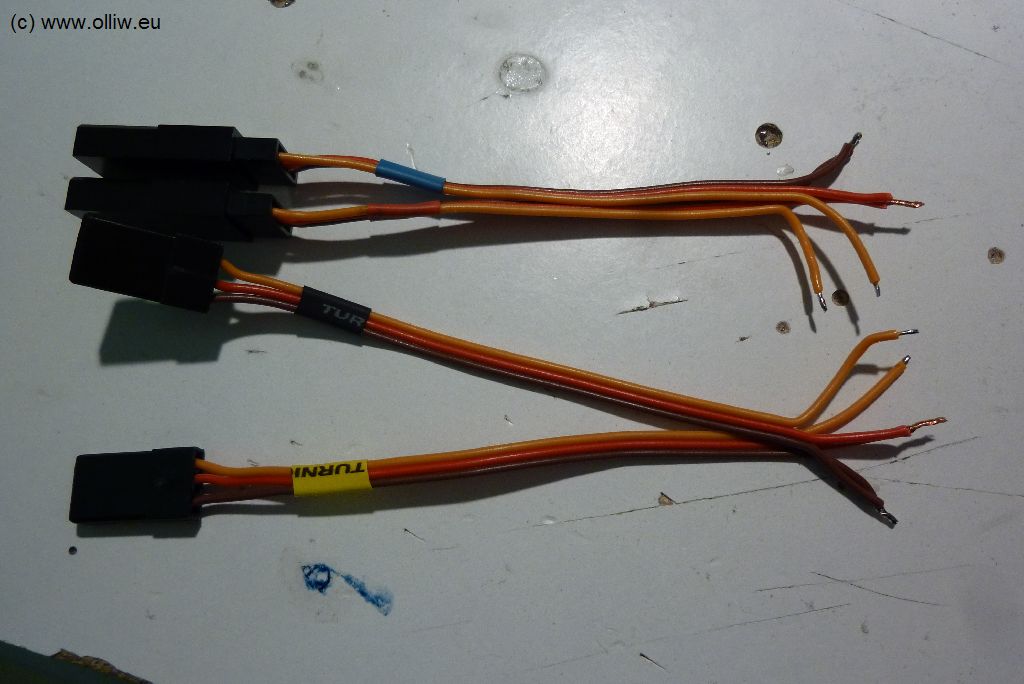

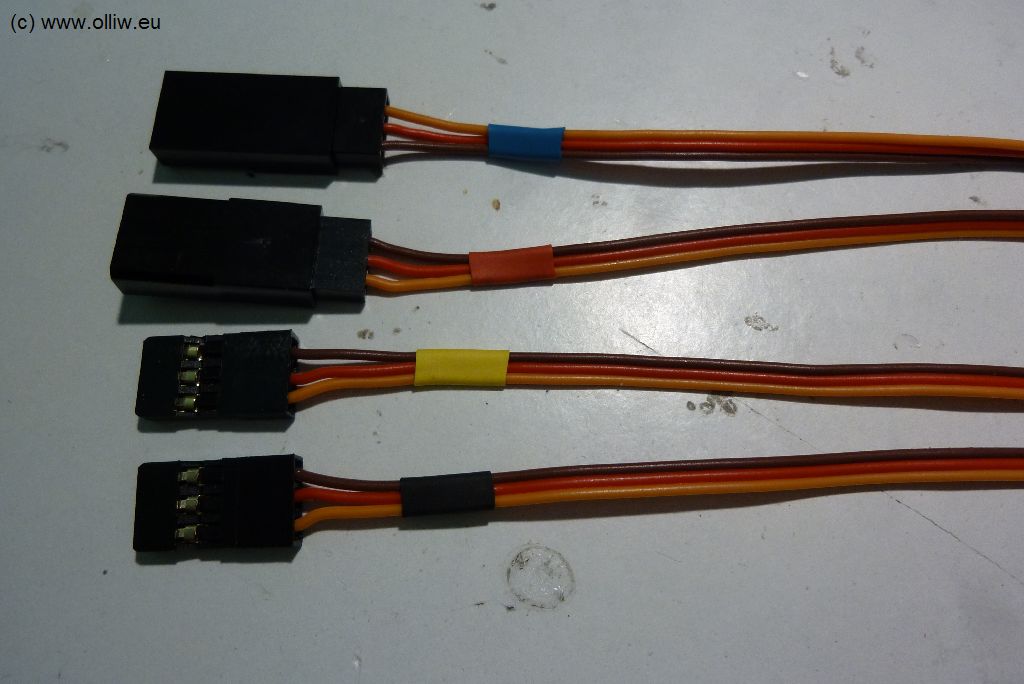

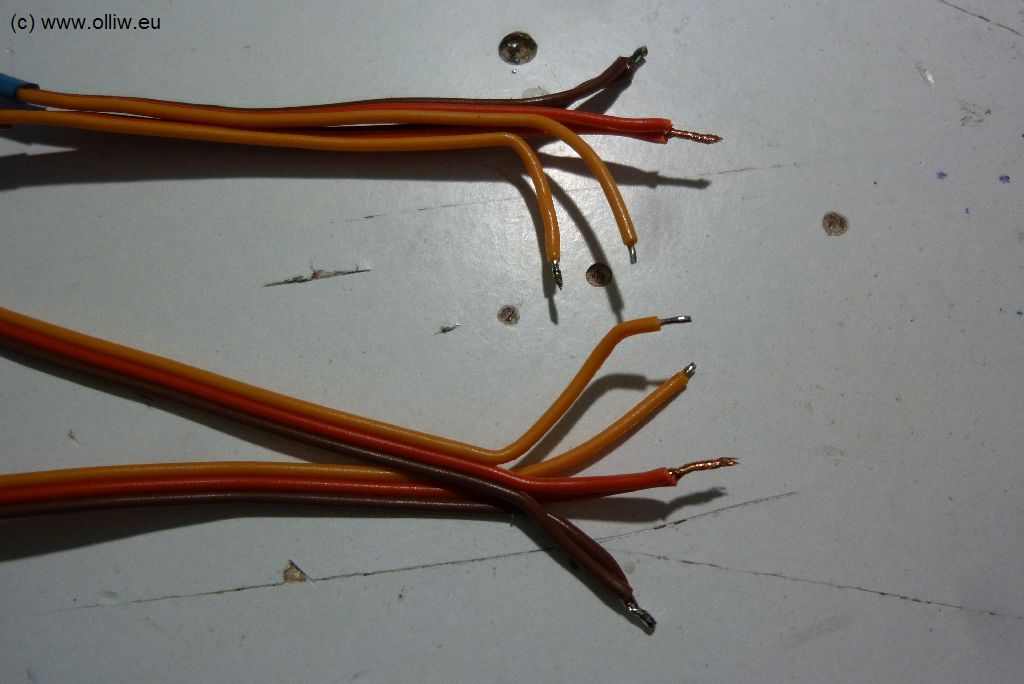

Ich habe dazu zwei Servo-Verlängerunsgkabel benutzt, sie passend abgelängt, und dann braucht man sie nur noch an die entsprechenden Pads anzulöten (Pads sind im Bild oben rot angezeichnet). Zur besseren Erkennung habe ich jedes Servo-Kabel noch mit nem Schrumpfschlauch versehen. Der durchsichtige einhüllende Scrumpfschlauch ist der von Hobbyking, welcher allerdings ziemlich dick ist und Alleine schon 0.75 g auf die Waage bringt. Da könnte man also etwas besseres finden.

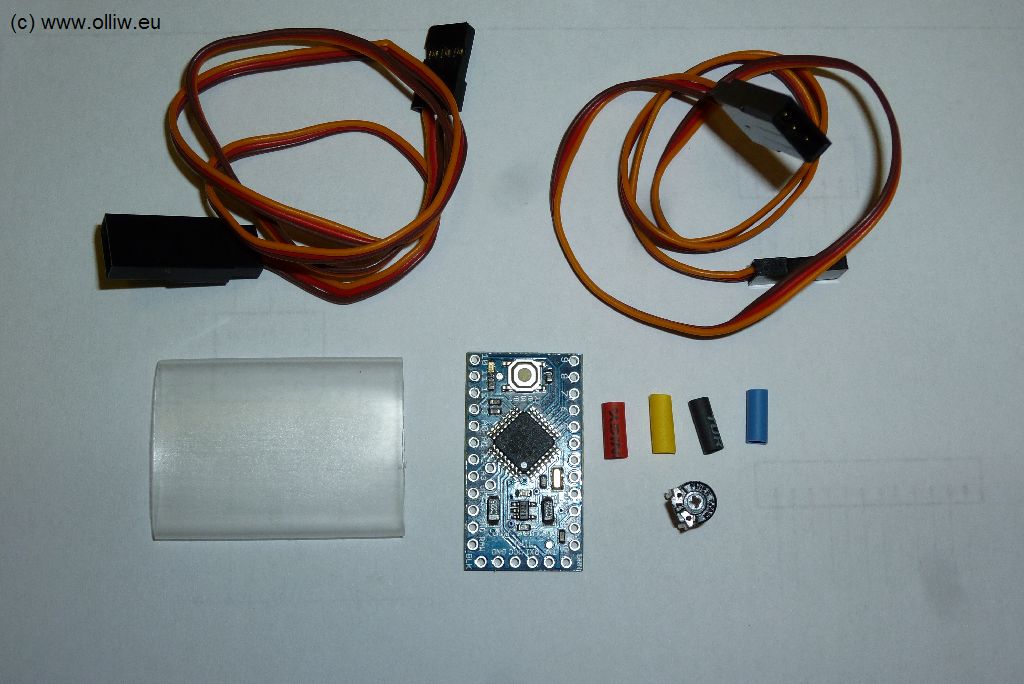

Materialliste:
1 x Arduino Pro Nano, 3.3 V Version (5 V geht auch)
2 x ServoKabel (z.B. 40CM Servo Lead (JR) 32AWG Ultra Light 10pcs/bag, Hobbyking)
1 x Stück Schrumpfschlauch 2mm rot (z.B. WHS-2MM-RED, Hobbyking)
1 x Stück Schrumpfschlauch 2mm blau (z.B. WHS2MM-Blue, Hobbyking)
1 x Stück Schrumpfschlauch 2mm gelb (z.B. WHS2MM-Yelow, Hobbyking)
1 x Stück Schrumpfschlauch 2mm schwarz (z.B. WH-2MM-BLACK, Hobbyking)
1 x Stück Schrumpfschlauch 16mm klar (z.B. WHS16-Transpa, Hobbyking)

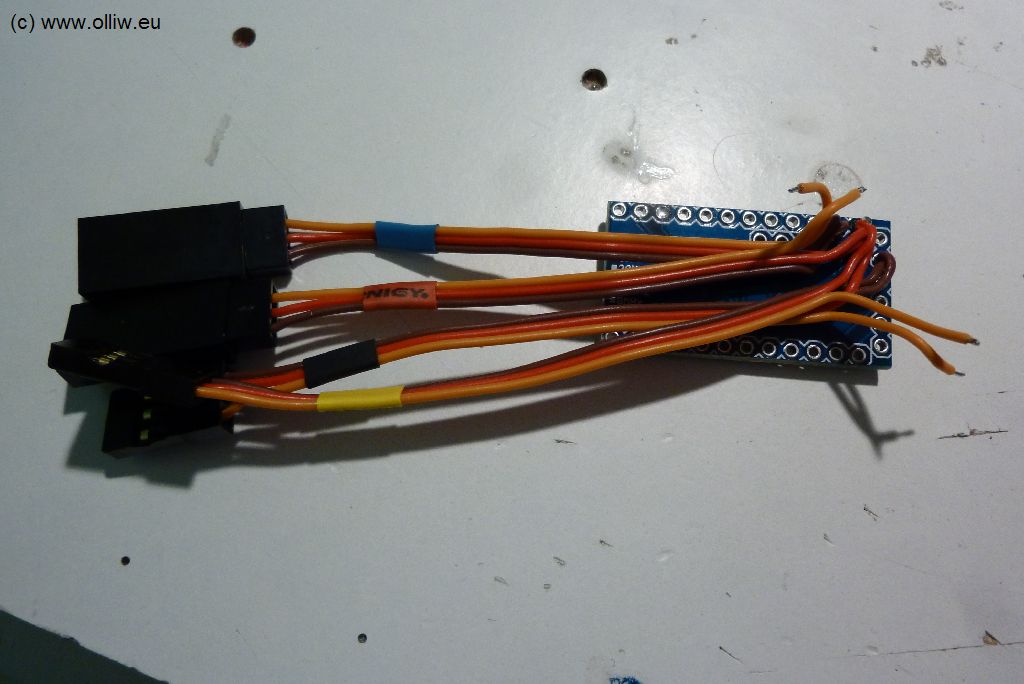

Der Aufbau en Detaile in Einzelschritten:

Umbau des Arduino Pro Mini zum Koaxmischer, Typ II

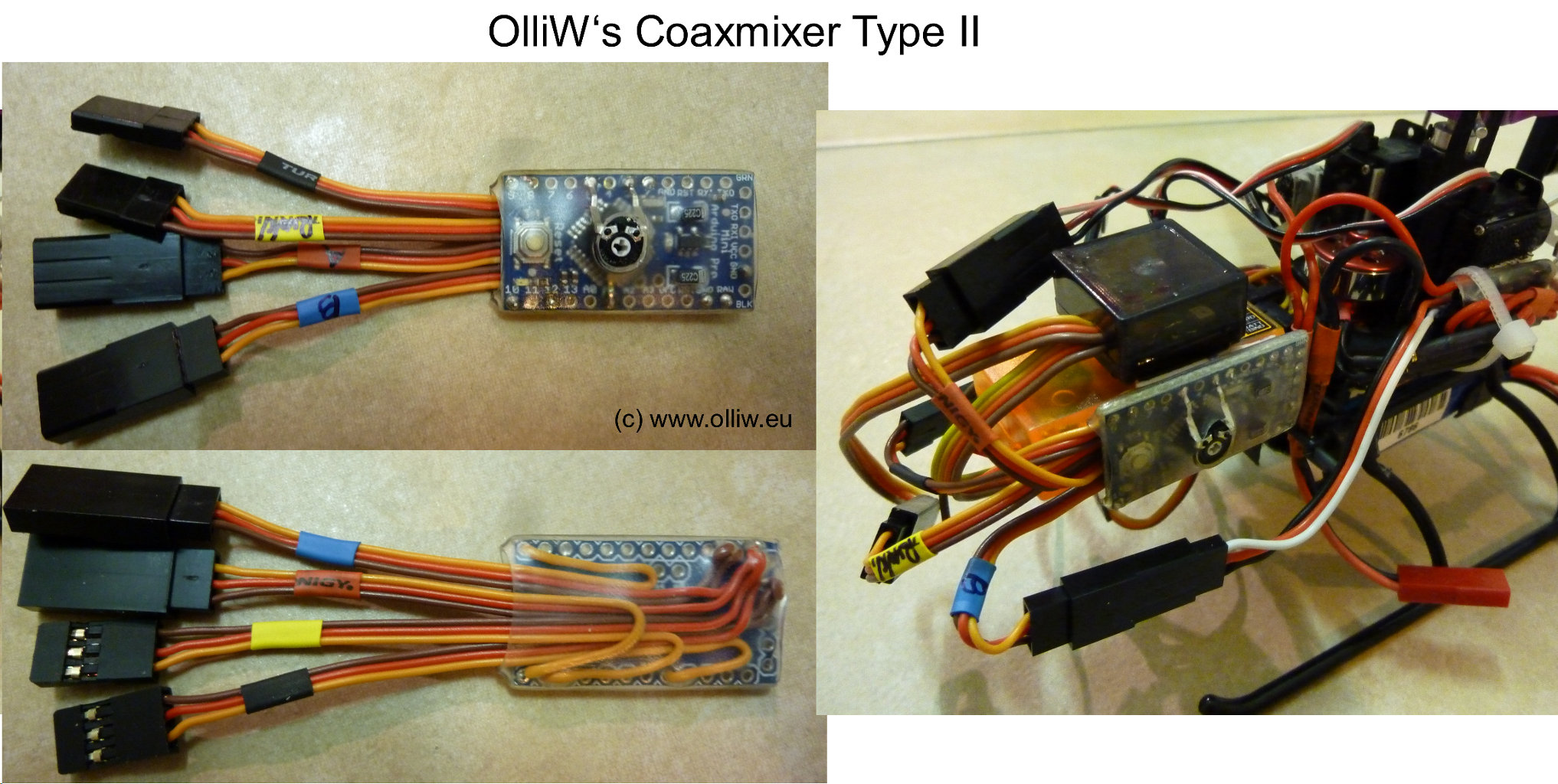

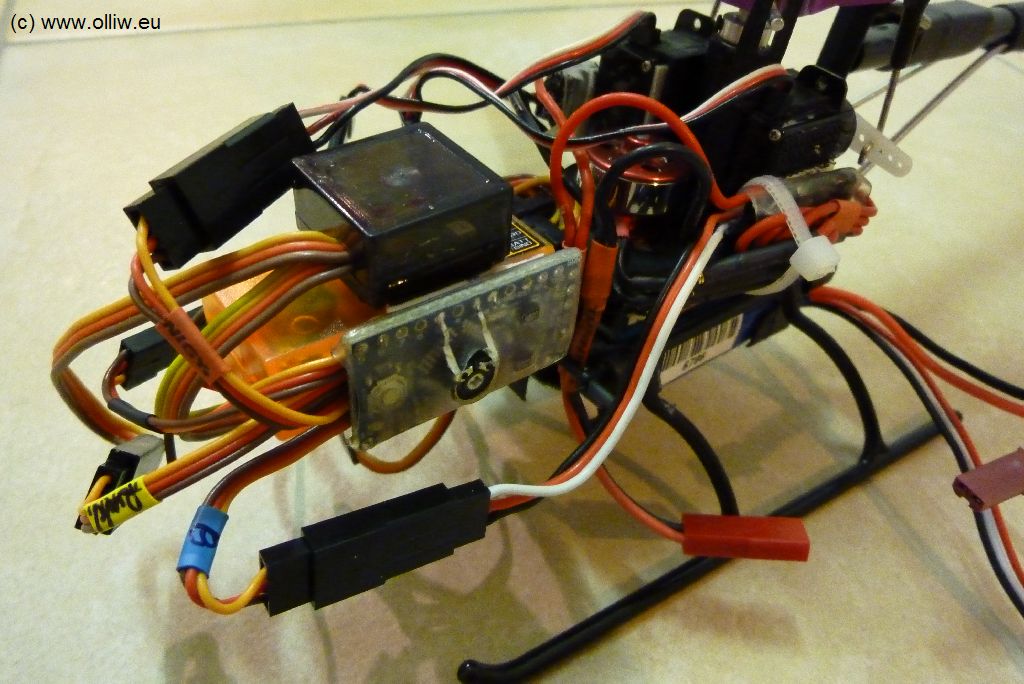

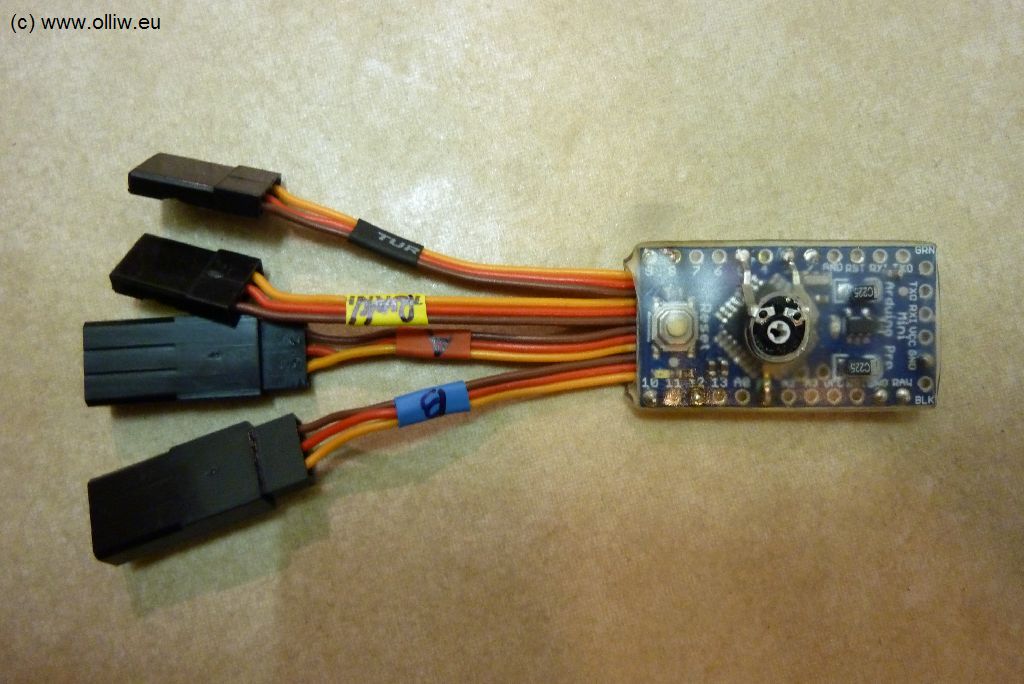

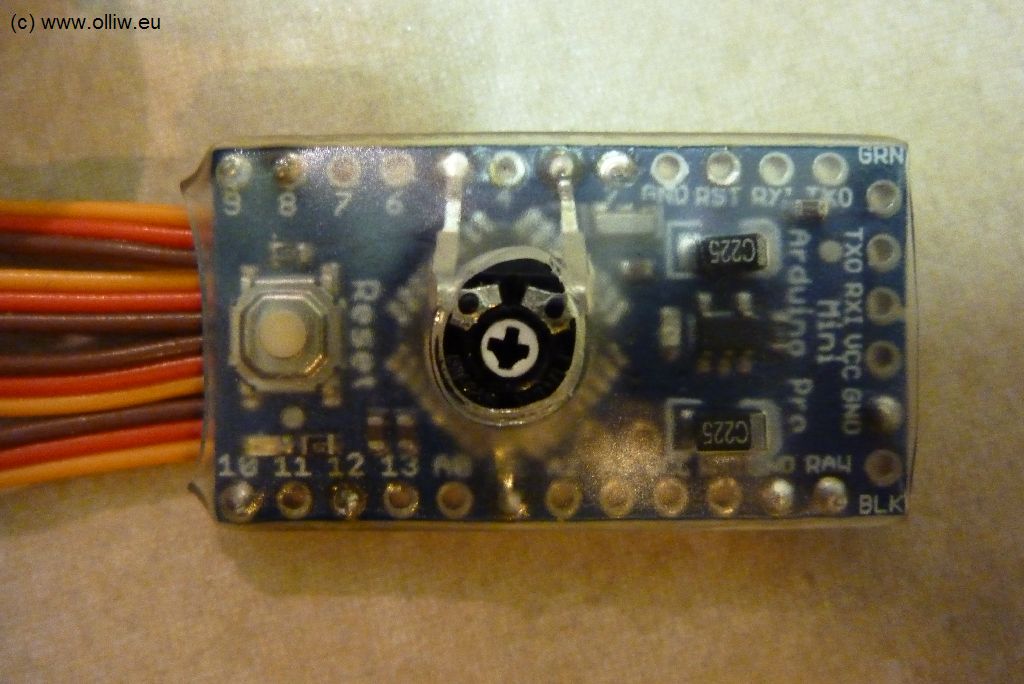

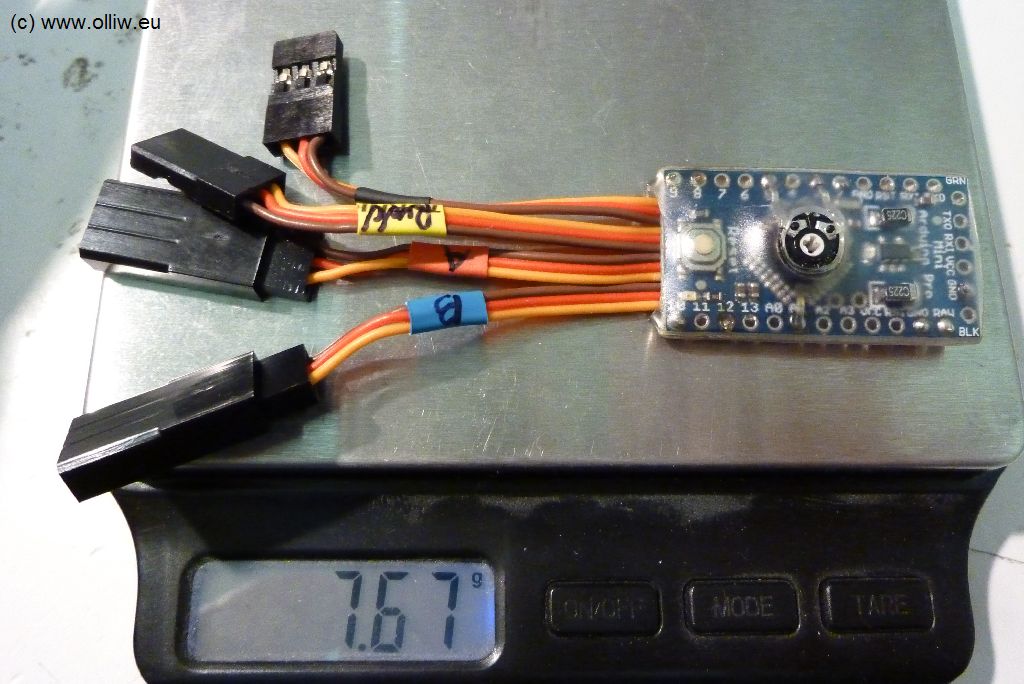

So kann der Umbau des Arduino Pro Mini zum Koaxmischer Typ II aussehen:
coax mixer arduino type2 olliw

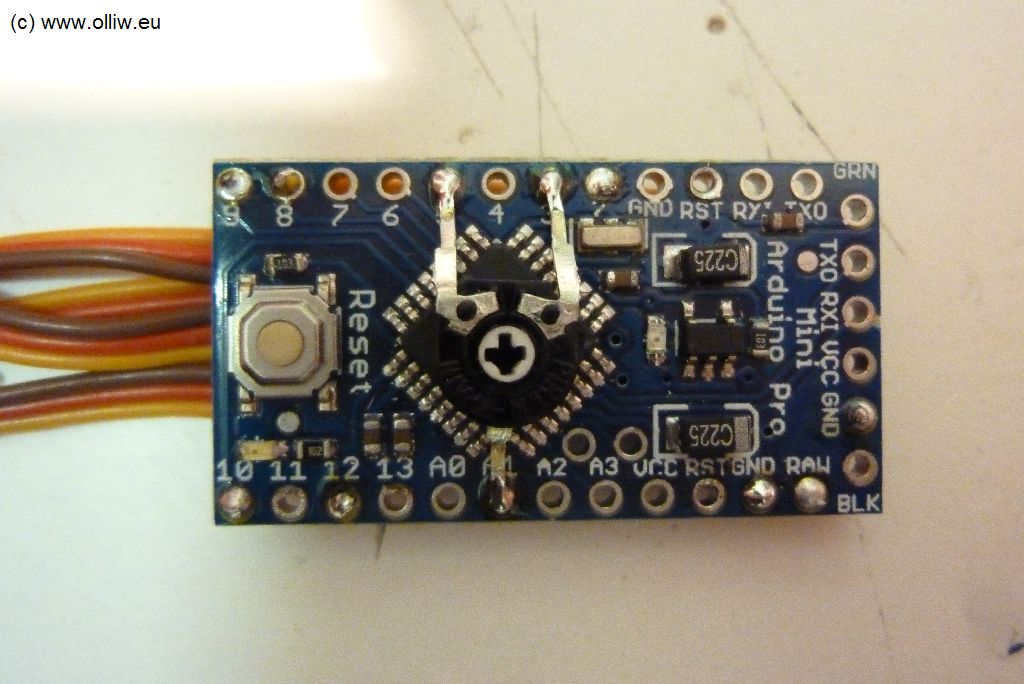

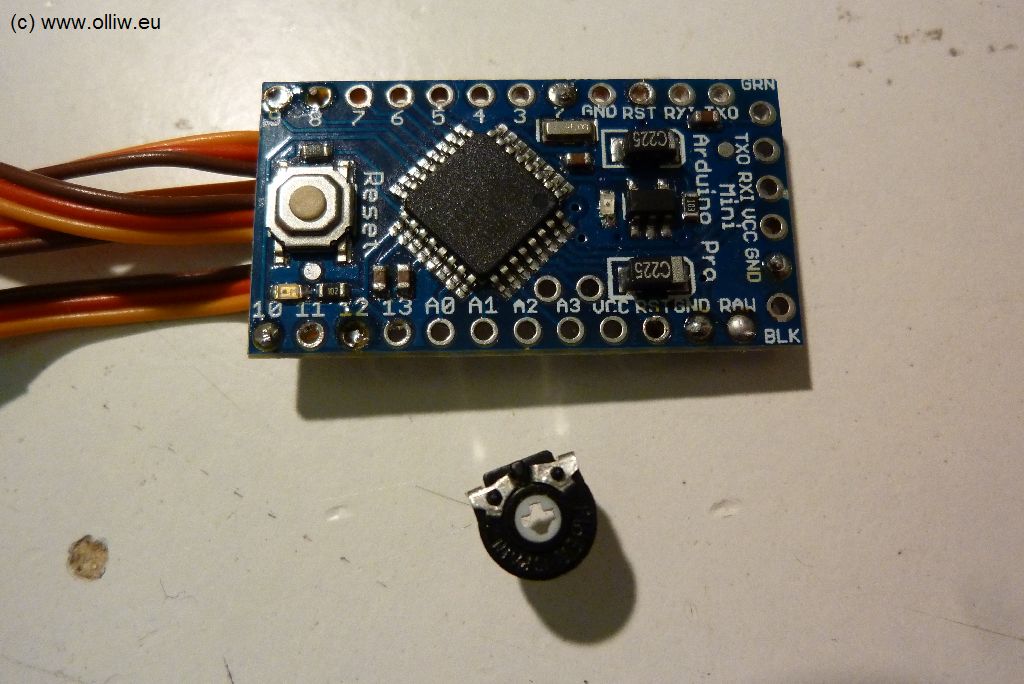

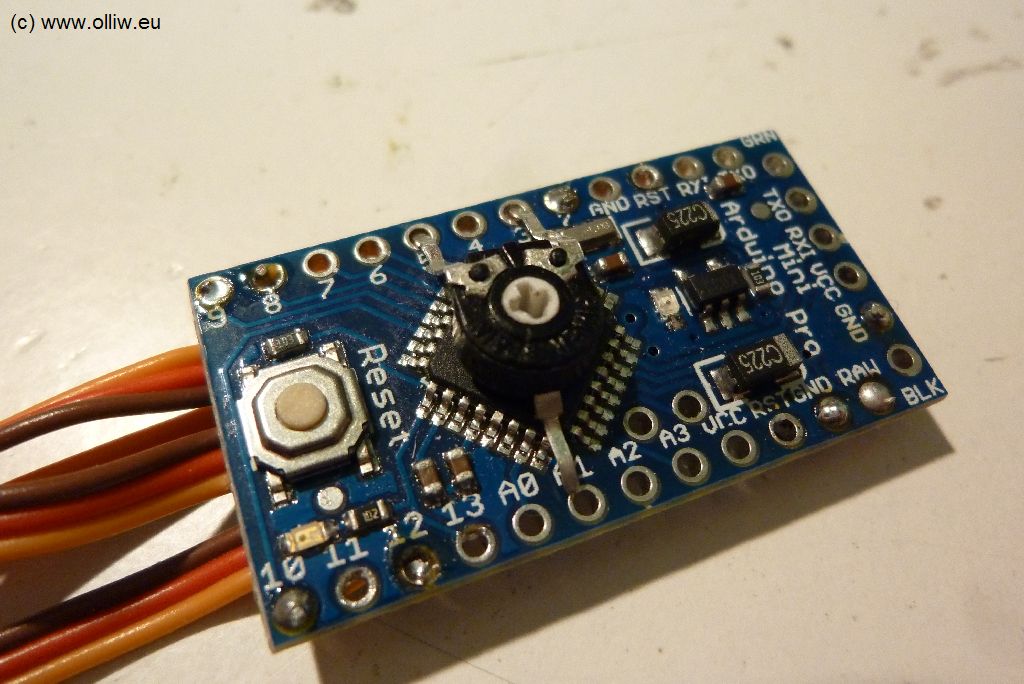

Der Unterschied zum Typ is nur, dass auf der Vorderseite noch ein 5mm Trimmpoti wie zu erkennen an die entsprechenden Pads gelötet wurde. Um das Poti einstellen zu können muss natürlich auch ein passendes Loch, z.B. mit einer Nagelschere, in den Schrumpfschlauch geschnitten werden. Ansonsten war es das.

Materialliste:
1 x alles wie bei Koaxmischer Typ I

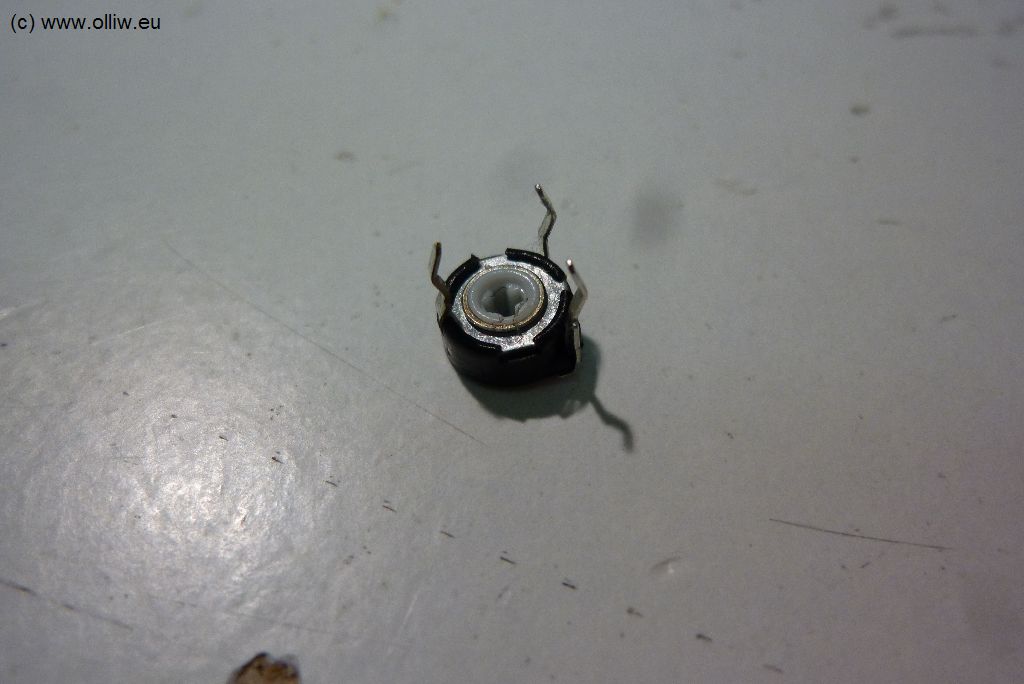

1 x 5 mm Trimpoti, Widerstand 5k – 100k Ohm

Der Aufbau en Detaile in Einzelschritten:

Selbstbau des Koaxmischers Typ II mit Durchsteckbauteilen


Aktuelle Firm- und Software

26. März 2013, v20130326
Firmware für Koaxmischer Version v0.07:

  • olliw_coax_mixer_firmware_v007_m328p_8mhz.hex, olliw_coax_mixer_firmware_v007_m328p_16mhz.hex
    oder mit Bootloader integriert:
    olliw_coax_mixer_firmware_v007_wbootloader_m328p_8mhz.hex
    olliw_coax_mixer_firmware_v007_wbootloader_m328p_16mhz.hex

Bootloader für Koaxmischer:

  • BL_4CoaxMixer_MotB_m328p_8mhz.hex, BL_4CoaxMixer_MotB_m328p_16mhz.hex

Windows GUI AvrConfig Version v0.17:

  • AvrConfig.exe, AvrConfig.ini, AvrConfig.tls, CoaxMixer-328-v007.dev

Firmware für Programmierboxen Version v0.14c:

  • ProgBox_v014c_RobbeBox_m88pa.hex oder ProgBox_v014c_RobbeBox_m88pa_wbootloader.hex
  • ProgBox_v014c_RobbeBox_m88.hex
  • ProgBox_v014c_TurnigyDLuxBox_b000_m8_8mhz.hex oder
    ProgBox_v014c_TurnigyDLuxBox_b000_m8_8mhz_wbootloader.hex
  • ProgBox_v014c_TurnigyDLuxBox_b002_m8_16mhz.hex oder
    ProgBox_v014c_TurnigyDLuxBox_b002_m8_16mhz_wbootloader.hex
  • ProgBox_v014c_ArduinoShield_m328p16mhz.hex

Bootloader für Programmierboxen:

  • BL_4RobbeBox_m88PA.hex
  • BL_4RobbeBox_m88.hex
  • BL_4TurnigyDLuxBox_b001_m8_8mhz.hex
  • BL_4TurnigyDLuxBox_b002_m8_16mhz.hex

Weitere Zusatzprogramme:

  • Windows Program AvrBurnTool Version v1.01: AvrBurnTool_v101.exe, AvrBurnTool.ini, AvrBurnTool4coaxmixer.dev
  • Windows Program AVRootloader (by Hagen): AVRootloader.exe, AVRootloader.ini, AVRootloader.dev
  • avrdude.exe, avrdude.conf, FT_PROG.exe, FTD2XX_NET.dll

Alles zusammen als zip File: coax mixer firmware & software v007 [.zip]

Terms of usage: The softwares/firmwares are NOT FREE. You may use it gratis and freely for private purposes only. You may not distribute it publicly or include it in distributions; use links to this page. Furthermore, it is strictly forbidden to use the work in full or in parts in any manner that is intended for or directed toward commercial advantage or private monetary compensation, except you have a written agreement by the author.


12 Kommentare

  1. Walter Assmann sagt:

    Hallo OlliW,
    Danke für Deine Bereitschaft, Dich mit der Thematik Flächenmodelle zu beschäftigen! Vileicht besteht ja tatsächlich eine Chance, dass Du Dir nach Deinem Urlaub noch mal die Software Deines Coax-Mischers anschaust. Es wäre deshalb toll und hilfreich, weil ich plane, mehrere Modelle mit einer Kreiselstabilisierung insbesondere der Querruder auszurüsten, denn sie lassen sich dann bei Wind wesentlich angenehmer fliegen und landen. Man kann natürlich auch jedem der beiden Querruder einen eigenen Kreisel spendieren. Bei einem großen Segler habe ich das auch schon gemacht, aber man kann die Kreisel dann nur im Normalmodus betreiben, denn im Headinghold würden die beiden Qerruderkreisel irgendwann gegeneinander arbeiten. Bei der Kombination von nur einem Kreisel mt einem geeigneten (Deinem) Mischer hingegen ist Headinghold ohne weiteres möglich.
    Natürlich habe ich mir auch Deinen tollen GA250-Gyromischer angeschaut. Da ich auch kleine und leichte Modelle mit einer Stabilisierung ausrüsten möchte, escheint hier besonders reizvoll, dass alles, was man braucht, in einer einzigen Baugruppe vereint ist, zumal der GA250 ohne Kabel und Gehäuse nur 1,25 g wiegt und man diesen direkt auf den Empfänger löten könnte. Aber leider ist der Güromischer deshalb nicht so gut geeignet, weil damit nur reltiv kleine Querruderausschläge möglich sind und weil sich die Keiselempfindlichkeit nicht während des Fluges (z.B. in Abhängigkeit von der Flugphase bzw. Wölbklappenstellung) verstellen und an Fluggeschwindigkeit anpassen lässt. Weiterhin kann nicht ferngesteuert zwischen Normalmodus und Headinghold umgeschaltet werden. Aus diesen Gründen erscheint mir die Kombination eines (GA250-) Kreisels mit Deinem Coax-Mischer die sinnvollste Lösung.
    Könnte man sich vorstellen, die Mischer-Software so zu modifizieren, dass der Mischer sich zu Beginn einfach selbst initialisiert, unabhängig von der Knüppelstellung? Auf die Kalibrierfunktion könnte dabei auch verzichtet werden, weil die Steuerwege im Sender fest eingestellt werden können. Das wäre auch in sofern besser, weil sich die Trimmung des Modells weniger leicht verändern kann. Gerade bei schnellen Fugzeugen ist das ein Vorteil.
    Zunächst aber wünsche ich Dir einen schönen und erholsamen Urlaub!
    Viele Grüße, Walter

    • OlliW sagt:

      „Könnte man sich vorstellen, die Mischer-Software so zu modifizieren, dass der Mischer sich zu Beginn einfach selbst initialisiert, unabhängig von der Knüppelstellung? Auf die Kalibrierfunktion könnte dabei auch verzichtet werden, weil die Steuerwege im Sender fest eingestellt werden können.“
      Das wäre wenn die Idee gewesen… einfach alles was nicht wirklich nötig ist raushauen… „leider“ habe ich eine State-Maschine um die zig Zustände des Koaxmischers zu handhaben implementiert… und die macht es nun schwierig Zeug rauszuhauen… ohne es sauber zu durchdenken…
      Aber ich denke dein Anliegen ist sinnvoll… also, mal sehen 🙂

    • Walter Assmann sagt:

      Hallo Olli,
      immer schon mal wollte ich versuchen, Mikrocontroller programmieren lernen, kam aber bisher leider nicht dazu. Deshalb musste ich auf http://www.mikrocontroller.net erst mal nachschauen, was eine State-Maschine überhaupt ist. Jetzt ahne ich, warum auch „einfache“ Änderungen nicht so ohne weiteres durchzuführen sind. Um so mehr freue ich mich, dass Du Dir die Software eventuell doch noch mal anschauen willst.
      Das Schöne an Deinem Mischer ist, dass er ohne Probleme mit sehr unterschiedlichen Eingangssignalen und Frequenzen zurechtkommt und dass man die Ausgangsfrequenz beeinflussen (und damit an den verwendeten Sevotyp anpassen) kann. So habe ich den Einstellparameter „Frame Length“ zumindest verstanden. Ansonsten müsste Dein Mischer für meine Anwendung einfach nur mischen können, am besten im Verhältnis 1:1 bzw. 100%, und das immer, unabhängig von irgendwelchen Randbedingungen.
      Viele Grüße, Walter

  2. Walter Assmann sagt:

    Hallo Olliw,

    zunächst mal vielen Dank für die Veröffentlichung Deiner tollen Heliprojekte, insbesonderer zur Kreiselstabilisierung. Zurzeit beschäftige ich mich mit Deinem Koax-Mischer. Ich will versuchen, diesen zusammen mit einem GA250 in Flächenmodellen zur Stabilisierung von Querrudern zu benutzen, die gleichzeitig eine Wölbklappenfunktion haben und deshalb einzeln angesteuert werden müssen. Leider habe ich hierzu einen 5V- Arduino Pro Mini angeschafft, der mit 16 MHz arbeitet. Nun habe ich aber gelesen, dass Du eine Software „olliw_coax_mixer_firmware_v007_wbootloader_m328p_1 6mhz “ bereits geschrieben hast. Könntest Du mir diese vielleicht zukommen lassen?

    • OlliW sagt:

      Hallo Walter,
      ich habe die zip Datei mit den Firmwares aktualisiert, enthält nun die hex für 16 MHz, sowie die für einige weitere Programmierboxen, und das Flashtool.
      Viel Spass, Olli

    • Walter Assmann sagt:

      Ganz herzlichen Dank für die schnelle Antwort, OlliW! Ich habe die Sofware bereits geflasht, und es funktioniert alles hervorragend! Der Mischer ist so für mein Vorhaben so schon brauchbar. Das Einzige, was beim Betrieb mit den Flächenservos etwas stört, ist, dass man den Gasknüppel zum Initialisieren zunächst mal in Endstellung bewegen muss. Lässt sich das vielleicht durch irgendeinen Trick umgehen? Vergisst mann es nämlich einmal, hat man keine Querruderfunktion, und das bedeutet normalerweise einen Absturz.
      Nochmal Danke und viele Grüße, Walter

    • OlliW sagt:

      Das mit dem Thro low, da merkt man halt dass das für Koaxhelis gedacht ist. Liesse sich natürlich schon ändern, aber ich habe gerade mal in den Code gesehen wie aufwändig das wäre, und es wäre leider schon aufwändig, da bei Thro Low vieles passiert… müsste ich mich ernsthaft reindenken (ist ja auch schon lange her das ich das geschrieben habe) und ich glaube dazu habe ich ehrlich gesagt gerade wenig Lust, sorry.
      Bemerkung: lese dir bitte die Funktionsbeschreinbungen genau durch, beim Startup kommt man mit Gas high in die Kalibrierfunktion!
      Was meint der Satz “ Gasknüppel zum Initialisieren zunächst mal in Endstellung bewegen“ genau, heisst dass das du den Gasknüppel erstmal auf Vollgas stellen musst? Was ist den die Gasstellung beim Einschalten/Startup? Gibt es eine Gasstellung die beim Startup benutzt wird, aber sicher nicht im Flug vorkommt (beim Heli wäre das ja soetwas wie Thro cut oder so)?
      Naive Frage: warum tut’s ein standard Deltamixer nicht?

    • Walter Assmann sagt:

      Letzte Frage zuerst: Alle Standard-Deltamischer, die ich probiert habe (und das waren nicht wenige), können nicht damit umgehen, dass die Eingangssignale, die sie auf der einen Leitung direkt vom Empfänger und auf der anderen Leitung vom Kreisel bekommen, unterschiedliche Frequenzen haben und nicht synchronisiert sind. Dein Mischer hingegen kommt damit perfekt zurecht.
      Die Kalibrierfunktion habe ich verstanden und ausprobiert.
      ” Gasknüppel zum Initialisieren zunächst mal in Endstellung bewegen” war zugegebenermaßen etwas irreführend, sorry! Deshalb will ich versuchen, es etwas genauer zu beschreiben: Anstelle der beiden Steller eines Coax will ich die zwei Servos von Querrudern ansteuern, die gleichzeitig als Wölbklappen benutzt werden. Steuere ich sie als Querruder an, bewegen sie sich gegensinnig. Dieses entspricht der Gierfunltion des Coax und wird genau wie beim Coax durch einen Kreisel (bevorzugt GA250) stabilisiert. Bei der Wölblappenfunktion hingegen bewegen die Querruder sich gleichsinnig nach oben oder unten und werden nicht durch einen Kreisel stabilisiert. Dieses entspricht der Pitchfunktion des Coax. Die Wölbklappenfunktion kann ebenfalls wie beim Coax mit dem Gasknüppel gesteuert werden. Beim Start und Normalflug des Flugmodells stehen die Querruder in Mittelstellung oder leicht nach unten, vergleichbar mit dem Hoovern eines Coax. Sie können aber z.B. als Landehilfe wie Bremsklappen extrem weit nach unten gefahren werden. Die Servos sind dann am Endanschlag. Das enspricht dem Motor Stop beim Coax.
      Genau hier liegt das Problem. Man muss sich angewöhnen, vor jedem Flug einmal die Querruder ganz nach unten zu fahren bzw. sie zu checken. Wehe man vegisst es auch nur ein einziges Mal und schickt den Flieger in die Luft…er ist gerade in der Startphase nur schwer und mit guten Nerven zu retten.
      Deshalb wäre es natürlich viel besser, wenn der Mischer sich nach dem Einschalten der Versogungsspannung auf jeden Fall selbstständig so initialisieren würde, dass sofort alles steuerbar ist, egal wie die Steuerknüppel vorher gestanden haben. Leider kann ich selbst nicht programmieren und wusste deshalb nicht, dass eine entsprechende Änderung der Software so aufwändig ist.

      Viele Grüße
      Walter

    • OlliW sagt:

      Hallo Walter,
      vielen Dank für die ausführliche Erklärung. Tatsächlich denke ich bergen die Thro low Eigenschaften des Koaxmischer noch weitere echte Gefahren – es ist z.B. so dass wenn du Thro auf Low stellst, die Mischfunktion nicht mehr geht (ist beim Koax eine wichtige Schutzfunktion gegen ungewolltes losgehen wegen des HH Gyors), d.h. (wenn ich das richtig verstanden habe) wenn du die Wölbklappen ganz ausfährst, dann entspricht das ja Thro low, und du könntest die Querruder nicht mehr steuern, vermutlich auch nicht „ideal“ beim Landen LOL…
      Vielleicht finde ich mal die Musse mir das anzusehen… aber im Moment schwirrt mir der Kopf von vielem anderen Zeug… vielleicht nach dem Urlaub 🙂
      Um den Mischer so wie er ist zu benutzen, solltest du IMHO darauf achten dass
      1) beim Startup/Initialisieren der Fall Gas ganz vorne (Thro high) nicht vorkommen kann (du müsstest also die Wege im Sender entsprechend proggen)
      2) im Flug der Fall Gas ganz hinten (Thro low) nicht vorkommen kann (du müsstest also die Wege im Sender entsprechend proggen)
      3) wenn du beim Einschalten Hold benutzt (benutzen würdest), dann könnte man den Sender so proggen das er dann Thro low ausgibt, zum Losfliegen hebst du dann Hold auf und wechselst in einen anderen Flugmodus, und dann kann Gas zum Starten so sein wie es will (beim Heli wäre das eine typische Einschaltprozedure)
      LG Olli

  3. Nathan sagt:

    I have started a thread at http://www.rcgroups.com/forums/showthread.php?t=1737359. If any one would like to the build you are more then welcome to come.
    Thank Olliw for the post link

  4. Nathan sagt:

    i got blue light flashing green what dose this?

    • OlliW sagt:

      This coax mixer is a branch of the GA250 Fp&Coax gyro mixer code, it’s so to say the little brother of it, and much features are very similar to the functioning of the GA250 gyro mixer. So, it’s worthwhile to look up the info on the GA250 gyro mixer.

      As regards the meaning of the lights, see this post http://www.rcgroups.com/forums/showthread.php?t=1450125#post18410381 (scroll a bit down to Functions of the GA250 Gyromixer), the instructions for the red led should be what you are looking for. If I recall correctly the led sequence is not exactly as described there, but similar.
